ACHHM-200SF
Brand / Thương hiệu:
Được thiết kế chuyên dụng cho các thiết bị có tải trọng siêu nặng, mang lại khả năng lăn bánh và di chuyển hiệu quả.
Ứng dụng
● Thiết bị và xe vận chuyển công nghiệp có tải trọng từ 21.000–27.000 kg.
Tải trọng cho phép mỗi bánh
● 7.000 kg
Tải trọng khuyến nghị cho 4 bánh
● 21.000 kg
Nhiệt độ sử dụng
● -10°C đến 60°C
Tiêu chuẩn
● Tuân thủ RoHS
Tùy chọn
● Có thể lắp đầu bơm mỡ theo yêu cầu
Mã đặt hàng (Ordering Code)
Kích thước (Dimension)
Đơn vị: mm
| MÃ SẢN PHẨM |
|
|
|
|
|
|||||||
| SF | RF | 1EA | 4EA | Ø | W | F | F1 | Lỗ lắp | H | L | O | |
| ACHHM-200SF/RF | 24.9 | 19.2 | 7000 | 21000 | Ø200 | 100 | 255×215 | 210×160 | Ø18 | 280 | 303 | 75 |
| ACHHM-250SF/RF | 27.2 | 21.7 | 8000 | 24000 | Ø250 | 100 | 255×215 | 210×160 | Ø18 | 330 | 333 | 80 |
| ACHHM-300SF/RF | 30.4 | 24.7 | 9000 | 27000 | Ø300 | 100 | 255×215 | 210×160 | Ø18 | 380 | 368 | 90 |
※ Vui lòng tham khảo bản vẽ CAD để biết kích thước chi tiết.

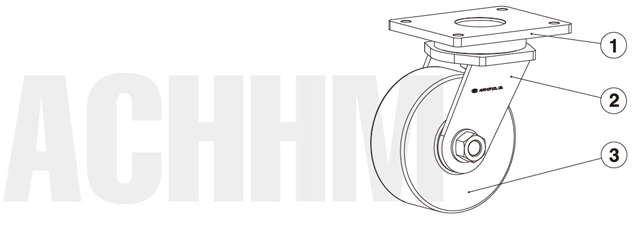

Thông tin vật liệu và xử lý bề mặt
| MÃ SẢN PHẨM | ① Mặt bích | ② Càng bánh xe | ③ Bánh xe | |||
| Vật liệu | Xử lý bề mặt | Vật liệu | Xử lý bề mặt | Vật liệu | Xử lý bề mặt | |
| ACHHM-200SF/RF | S45C | Mạ kẽm (Zn) | SPHC | Mạ kẽm (Zn) | Nylon MC | – |
| ACHHM-250SF/RF | / | |||||
| ACHHM-300SF/RF | SPHC | |||||
※ Có thể lắp đầu bơm mỡ theo yêu cầu.
