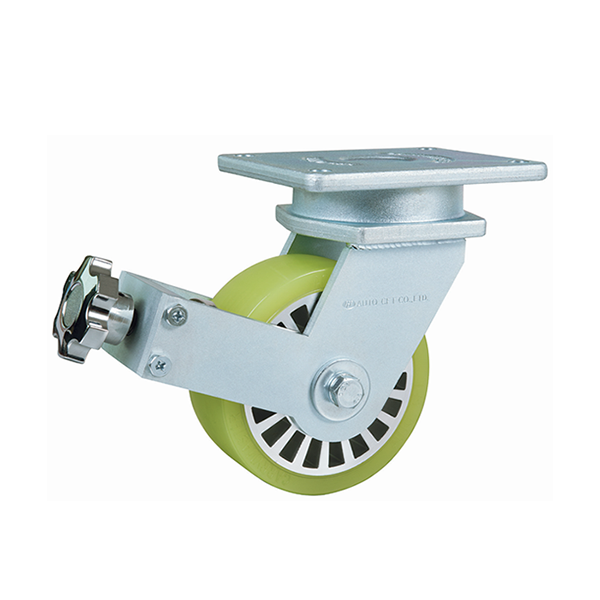

ACHU-125SFB
Brand / Thương hiệu:
Khả năng xoay và lăn bánh vượt trội nhờ sử dụng các loại vòng bi phù hợp, giúp thiết bị di chuyển linh hoạt, vận hành ổn định và cố định vị trí khi cần thiết.
Ứng dụng
● Thiết bị bán dẫn, dây chuyền sản xuất linh kiện điện tử, máy móc nghiên cứu phát triển, thiết bị phòng thí nghiệm, thiết bị hóa chất và thiết bị y tế.
Tải trọng cho phép
● 1.000 kg/bánh
Tải trọng khuyến nghị
● 3.000 kg/4 bánh
Nhiệt độ sử dụng
● -10°C đến 60°C
Tiêu chuẩn
● Tuân thủ RoHS
Mã đặt hàng (Ordering Code)
Kích thước (Dimension)
Đơn vị: mm
| MÃ SẢN PHẨM |  |
 |
 |
 |
 |
||||||||
| SF | SFB | RF | 1EA | 4EA | Ø | W | F | F1 | Hole | H | L | O | |
| ACHU-100SF/SFB/RF | 7.3 | 8.0 | 5.0 | 670 | 2000 | Ø100 | 60 | 170×140 | 140×105 | Ø14 | 159 | 175 | 40 |
| ACHM-100SF/SFB/RF | 7.1 | 7.8 | 4.9 | 1000 | 3000 | ||||||||
| ACHU-125SF/SFB/RF | 7.9 | 8.5 | 5.6 | 1000 | 3000 | Ø125 | 60 | 170×140 | 140×105 | Ø14 | 181 | 198 | 50 |
| ACHM-125SF/SFB/RF | 7.6 | 8.3 | 5.3 | 1400 | 4000 | ||||||||
| ACHU-150SF/SFB/RF | 8.2 | 9.1 | 6.0 | 1400 | 4000 | Ø150 | 60 | 170×140 | 140×105 | Ø14 | 208 | 208 | 50 |
| ACHM-150SF/SFB/RF | 8.0 | 8.9 | 5.8 | 2000 | 6000 | ||||||||
| ACHU-200SF/SFB/RF | 9.5 | 10.4 | 7.2 | 1700 | 5000 | Ø200 | 60 | 170×140 | 140×105 | Ø14 | 253 | 245 | 60 |
| ACHM-200SF/SFB/RF | 9.2 | 10.2 | 6.9 | 2400 | 7000 | ||||||||
※ Vui lòng tham khảo bản vẽ CAD để biết kích thước chi tiết.

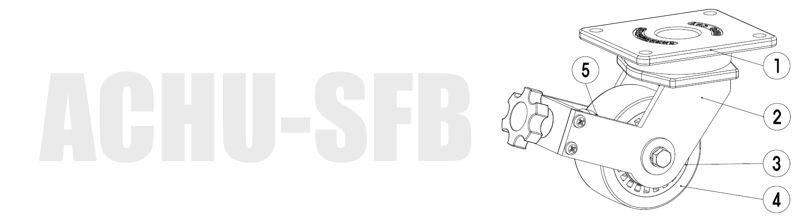

Thông tin vật liệu và xử lý bề mặt
| MÃ SẢN PHẨM | ① Bu lông | ② Càng bánh xe | ③ Lõi bánh xe | ④ Bánh xe | ⑤ Phanh | ||||
| Vật liệu | Xử lý bề mặt | Vật liệu | Xử lý bề mặt | Vật liệu | Xử lý bề mặt | Vật liệu | Vật liệu | Xử lý bề mặt | |
| ACHU-100SF/SFB/RF ACHUA-100SF/SFB/RF |
SPC | Mạ kẽm (Zn) | S45C & SPHC | Mạ kẽm (Zn) | Nhôm | – | Polyurethane chống tĩnh điện | Polyurethane | – |
| ACHM-100SF/SFB/RF | Nylon MC | ||||||||
| ACHU-125SF/SFB/RF ACHUA-125SF/SFB/RF |
Polyurethane chống tĩnh điện | ||||||||
| ACHM-125SF/SFB/RF | Nylon MC | ||||||||
| ACHU-150SF/SFB/RF ACHUA-150SF/SFB/RF |
Polyurethane chống tĩnh điện | ||||||||
| ACHM-150SF/SFB/RF | Nylon MC | ||||||||
| ACHU-200SF/SFB/RF ACHUA-200SF/SFB/RF |
Polyurethane chống tĩnh điện | ||||||||
| ACHM-200SF/SFB/RF | Nylon MC | ||||||||
※ Độ cứng bề mặt bánh Polyurethane: Shore A 95 ± 2.
※ Có thể lắp đầu bơm mỡ theo yêu cầu.
