Thông tin vật liệu và xử lý bề mặt
(Đơn vị : mm)
| MÃ SẢN PHẨM | TRỌNG LƯỢNG |  |
 |
  |
|
||||||
| kg | 1EA | 4EA | Ø | W | F | F1 | Hole | H | L | O | |
| ACLMU-100SFB | 1.38 | 160 | 480 | Ø100 | 40 | 105×85 | F1 : 80×60
F2 : 74×45 |
Ø9 | 138 | 179 | 48 |
| ACLMU-100SF | 1.20 | 154 | 48 | ||||||||
| ACLMU-100RF | 0.87 | 105 | – | ||||||||
| ACLMU-125SFB | 1.54 | 190 | 570 | Ø125 | 40 | 105×85 | F1 : 80×60
F2 : 74×45 |
Ø9 | 166 | 179 | 44 |

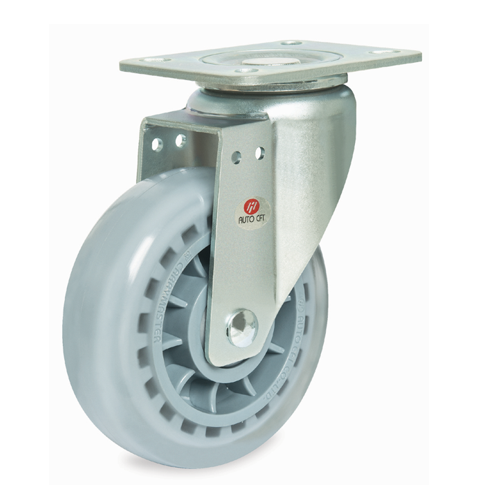

| ACLMU-125SF | 1.38 | 161 | 44 | ||||||||
| ACLMU-125RF | 1.05 | 125 | – | ||||||||
| ACLMU-150SFB | 1.71 | 220 | 660 | Ø150 | 40 | 105×85 | F1 : 80×60
F2 : 74×45 |
Ø9 | 191 | 179 | 39 |
| ACLMU-150SF | 1.54 | 169 | 39 | ||||||||
| ACLMU-150RF | 1.22 | 150 | – | ||||||||
※Vui lòng tham khảo bản vẽ CAD DWG để biết thông tin chi tiết về kích thước.
※Độ cứng bề mặt tiếp xúc (lớp Polyurethane): Shore “A” 80±2˚.
