Kích thước kỹ thuật
(Đơn vị: mm)
| MÃ SẢN PHẨM | TRỌNG LƯỢNG |  |
 |
 |
 |
 |
|||||||||
| Kg | 1EA | 4EA | Ø | W | F | F1 | Hole | H | I | L | O | Tap (Đặt trước) |
X | Y | |
| ACP-200F | 0.56 | 140 | 400 | Ø50 | 26 | 73×73 | 58×58 | Ø6.5 | 70 | 9 | 110 | 48 | – | – | – |
| ACP-200S | 0.54 | 140 | 400 | Ø50 | 26 | – | – | – | 70 | 9 | 99 | 48 | M12 (M16) | 52 | 46 |
www.cokhitieuchuan.com
MAKING IT EASIER

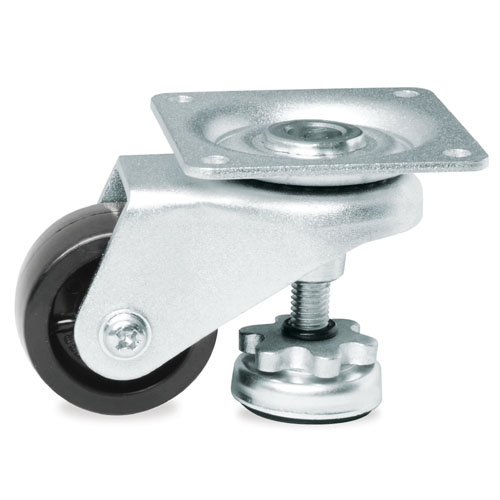

ACP-200F
Brand / Thương hiệu:
Di chuyển dễ dàng, cố định vững chắc, tăng chỉnh chiều cao, thiết kế hạ thấp trọng tâm, giá cả cạnh tranh
Công dụng
● Các thiết bị tài chính (ATM), Thiết bị viễn thông
Thông số
● Trọng lượng cho phép: 140kg/EA
Trọng lượng khuyến nghị: 400 kg/4EA
Nhiệt độ: 10~60 ℃
Tiêu chuẩn RoHS
Chất liệu và Thông tin về phương pháp xử lý bề mặt
* M: Chất liệu / T: Phương pháp xử lý

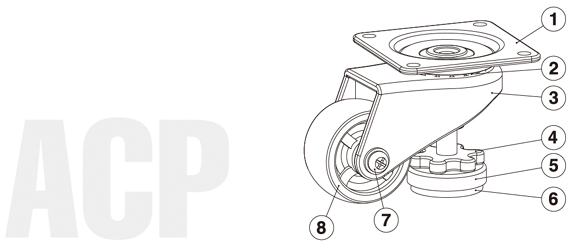

| MÃ SẢN PHẨM | ① Mặt đế | ②Ổ bi | ③ Thân khung | ④ Trục ren tăng chỉnh | ⑤ Đế bát chịu lực | ⑥ Chân đế cao su | ⑦ Chốt định vị | ⑧ Bánh xe | ||||||||
| M | T | M | T | M | T | M | T | M | T | M | T | M | T | M | T | |
| ACP-200F | SPC & S45C |
Zn Galva -nized |
STB2 | Ni-Cr | SPC | Zn Galva -nized |
Swrch 10A |
Zn Galva -nized |
SPC | Zn Galva -nized |
NBR & Urethane |
Black &Yellow |
Swrch 10A |
Zn Galva -nized |
PA6 | Black |
| ACP-200S | ||||||||||||||||
*Chân đế: Có thể thay thế bằng chất liệu Urethane
