Thông tin vật liệu và xử lý bề mặt
| MÃ SẢN PHẨM | TRỌNG LƯỢNG |  |
 |
 |
 |
 |
 |
||||||||
| kg | 1EA | 4EA | Ø | W | F | F1 | Hole | H | L | O | M | Y | Ø | L | |
| ACSU-40SF | 0.10 | 15 | 45 | Ø40 | 17 | 45×38 | 34×27 | Ø5.2 | 54 | 61 | 18 | – | – | – | – |
| ACSU-40RF | 0.07 | 45 | – | ||||||||||||
| ACSU-40SS | 0.09 | – | – | – | 56 | 55 | 18 | M8 | 15 | ||||||
| ACSU-50SF | 0.11 | 20 | 60 | Ø50 | 17 | 45×38 | 34×27 | Ø5.2 | 65 | 45 | 18 | – | – | – | – |

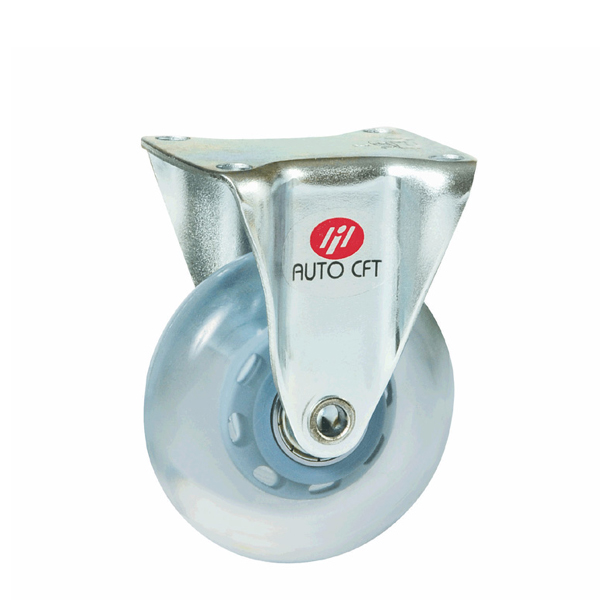

| ACSU-50RF | 0.08 | 66 | – | ||||||||||||
| ACSU-50SS | 0.10 | – | – | – | 67 | 60 | 18 | M8 | 15 | ||||||
| ACSU-64SFB | 0.43 | 30 | 90 | Ø64 | 24 | 70×58 | 55×40 | Ø8×13L (slot hole) |
91 | 125 | 34 | – | – | – | – |
| ACSU-64SF | 0.37 | 97 | 29 | ||||||||||||
| ACSU-64RF | 0.22 | 70 | – | ||||||||||||
| ACSU-64SSB | 0.39 | – | – | – | 93 | 114 | 34 | M12 | 25 | ||||||
| ACSU-64SS | 0.33 | 86 | 29 | ||||||||||||
| ACSU-64SGRB | 0.39 | 89 | 114 | 34 | – | – | Ø11 | 34 | |||||||
| ACSU-64SGR | 0.33 | 86 | 29 | ||||||||||||
| ACSU-76SFB | 0.46 | 35 | 105 | Ø76 | 24 | 70×58 | 55×40 | Ø8×13L (slot hole) |
105 | 125 | 30 | – | – | – | – |
| ACSU-76SF | 0.41 | 103 | 30 | ||||||||||||
| ACSU-76RF | 0.25 | 76 | – | ||||||||||||
| ACSU-76SSB | 0.43 | – | – | – | 109 | 114 | 30 | M12 | 25 | ||||||
| ACSU-76SS | 0.37 | 92 | 30 | ||||||||||||
| ACSU-76SGRB | 0.43 | 104 | 114 | 30 | – | – | Ø11 | 34 | |||||||
| ACSU-76SGR | 0.37 | 92 | 30 | ||||||||||||
| ACSU-102SFB | 0.57 | 40 | 120 | Ø102 | 24 | 70×58 | 55×40 | Ø8×13L (slot hole) |
125 | 125 | 25 | – | – | – | – |
| ACSU-102SF | 0.51 | 111 | 25 | ||||||||||||
| ACSU-102RF | 0.36 | 102 | – | ||||||||||||
| ACSU-102SSB | 0.53 | – | – | – | 129 | 114 | 25 | M12 | 25 | ||||||
| ACSU-102SS | 0.48 | 102 | 25 | ||||||||||||
| ACSU-102SGRB | 0.53 | 124 | 114 | 25 | – | – | Ø11 | 34 | |||||||
| ACSU-102SGR | 0.48 | 102 | 25 | ||||||||||||
※Vui lòng tham khảo bản vẽ CAD DWG để biết thông tin chi tiết về kích thước.
※Độ cứng bề mặt tiếp xúc (lớp Polyurethane): Shore “A” 80±2˚.
