Bánh xe công nghiệp chịu tải nặng ACHU-150RF – Bánh PU Ø150mm, càng cố định.
Brand / Thương hiệu:
Khả năng lăn bánh vượt trội nhờ sử dụng vòng bi phù hợp, giúp thiết bị vận hành ổn định và di chuyển hiệu quả.
Ứng dụng
● Thiết bị bán dẫn, dây chuyền sản xuất linh kiện điện tử, máy móc nghiên cứu phát triển, thiết bị phòng thí nghiệm, thiết bị hóa chất và thiết bị y tế.
Tải trọng cho phép
● 1.400 kg/bánh
Tải trọng khuyến nghị
● 4.000 kg/4 bánh
Nhiệt độ sử dụng
● -10°C đến 60°C
Tiêu chuẩn
● Tuân thủ RoHS
Mã đặt hàng (Ordering Code)
Kích thước (Dimension)
Đơn vị: mm
| MÃ SẢN PHẨM |  |
 |
 |
 |
 |
||||||||
| SF | SFB | RF | 1EA | 4EA | Ø | W | F | F1 | Hole | H | L | O | |
| ACHU-100SF/SFB/RF | 7.3 | 8.0 | 5.0 | 670 | 2000 | Ø100 | 60 | 170×140 | 140×105 | Ø14 | 159 | 175 | 40 |
| ACHM-100SF/SFB/RF | 7.1 | 7.8 | 4.9 | 1000 | 3000 | ||||||||
| ACHU-125SF/SFB/RF | 7.9 | 8.5 | 5.6 | 1000 | 3000 | Ø125 | 60 | 170×140 | 140×105 | Ø14 | 181 | 198 | 50 |
| ACHM-125SF/SFB/RF | 7.6 | 8.3 | 5.3 | 1400 | 4000 | ||||||||
| ACHU-150SF/SFB/RF | 8.2 | 9.1 | 6.0 | 1400 | 4000 | Ø150 | 60 | 170×140 | 140×105 | Ø14 | 208 | 208 | 50 |
| ACHM-150SF/SFB/RF | 8.0 | 8.9 | 5.8 | 2000 | 6000 | ||||||||
| ACHU-200SF/SFB/RF | 9.5 | 10.4 | 7.2 | 1700 | 5000 | Ø200 | 60 | 170×140 | 140×105 | Ø14 | 253 | 245 | 60 |
| ACHM-200SF/SFB/RF | 9.2 | 10.2 | 6.9 | 2400 | 7000 | ||||||||
※ Vui lòng tham khảo bản vẽ CAD để biết kích thước chi tiết.

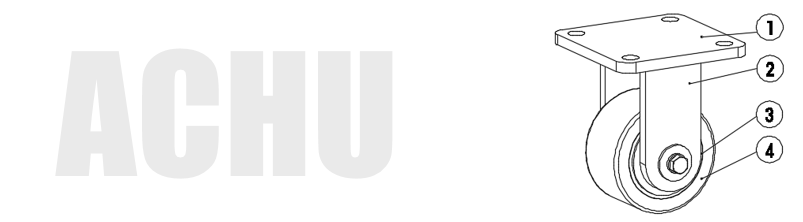

Thông tin vật liệu và xử lý bề mặt
| MÃ SẢN PHẨM | ① Mặt bích | ② Càng bánh xe | ③ Lõi bánh xe | ④ Bánh xe | |||
| Vật liệu | Xử lý bề mặt | Vật liệu | Xử lý bề mặt | Vật liệu | Xử lý bề mặt | Vật liệu | |
| ACHU-100SF/SFB/RF ACHUA-100SF/SFB/RF |
S45C | Mạ kẽm (Zn) | S45C & SPHC | Mạ kẽm (Zn) | Nhôm | – | Polyurethane chống tĩnh điện |
| ACHM-100SF/SFB/RF | Nylon MC | ||||||
| ACHU-125SF/SFB/RF ACHUA-125SF/SFB/RF |
Polyurethane chống tĩnh điện | ||||||
| ACHM-125SF/SFB/RF | Nylon MC | ||||||
| ACHU-150SF/SFB/RF ACHUA-150SF/SFB/RF |
Polyurethane chống tĩnh điện | ||||||
| ACHM-150SF/SFB/RF | Nylon MC | ||||||
| ACHU-200SF/SFB/RF ACHUA-200SF/SFB/RF |
Polyurethane chống tĩnh điện | ||||||
| ACHM-200SF/SFB/RF | Nylon MC | ||||||
※ Độ cứng bề mặt bánh Polyurethane: Shore A 95 ± 2.
