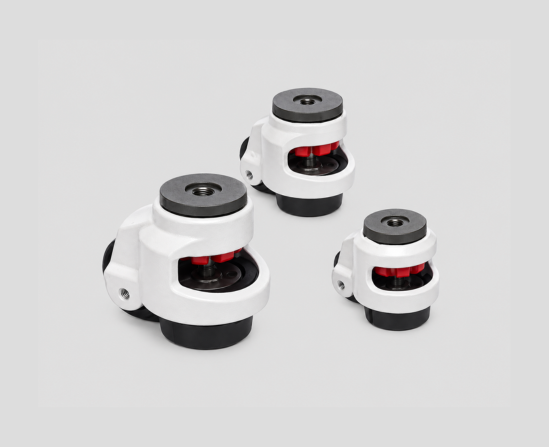

Bánh xe KD-C01-1-100S D75 cọc vít tải 750kg điều chỉnh độ cao

Bánh xe KD-C01-1-100S thuộc dòng KD-C01-1 Series của Kongjin, sử dụng bánh D75, tải trọng 750 kg/bánh và 1.500 kg khi sử dụng 4 bánh. Sản phẩm sử dụng kiểu lắp S – Stem / cọc vít M16, tích hợp chức năng điều chỉnh độ cao, chống rung, di chuyển, cố định và xoay 360°.

Thông số bánh xe KD-C01-1-100S

Thông số	KD-C01-1-100S
Thương hiệu	Kongjin
Series	KD-C01-1
Model	KD-C01-1-100S
Loại sản phẩm	Bánh xe điều chỉnh độ cao
Kiểu lắp	S – Stem / cọc vít
Cỡ cọc vít / Tap	M16
Khối lượng	1,55 kg
Tải trọng 1 bánh	750 kg
Tải trọng 4 bánh	1.500 kg
Đường kính bánh	D75 / Ø75 mm
Chiều rộng bánh W	30 mm
X	69 mm
Y	65 mm
H+	120 + 12 mm
L	138 mm
O	53 mm
Nhiệt độ sử dụng series	-10 ~ 90°C

Bánh xe KD-C01-1-100S D75 có gì nổi bật?

Bánh xe KD-C01-1-100S là model thuộc dòng KD-C01-1 Series của Kongjin, kết hợp khả năng di chuyển, điều chỉnh độ cao và cố định thiết bị trong cùng một cụm bánh xe.

Sản phẩm sử dụng bánh D75, chiều rộng 30 mm và kiểu lắp cọc vít. Cấu hình này phù hợp với các thiết bị có vị trí bắt bánh dạng ren, không cần sử dụng mặt bích vuông như phiên bản KD-C01-1-100F.

Bánh xe tải trọng 750kg cho máy công nghiệp

KD-C01-1-100S có tải trọng cho phép 750 kg cho một bánh và 1.500 kg khi sử dụng 4 bánh theo thông số catalog.

Với mức tải này, sản phẩm phù hợp cho nhiều loại máy, tủ thiết bị và khung công nghiệp cần kết hợp khả năng chịu tải với di chuyển và cố định.

Kiểu lắp cọc vít M16 của KD-C01-1-100S

Điểm khác biệt chính của KD-C01-1-100S là sử dụng kiểu lắp S – Stem, được thể hiện trên website dưới tên gọi ngắn gọn là cọc vít.

• Kiểu lắp: cọc vít
• Tap: M16
• X: 69 mm
• Y: 65 mm

Kiểu lắp cọc vít phù hợp với các khung máy hoặc thiết bị đã có sẵn vị trí ren tương thích, giúp kết cấu lắp đặt gọn hơn so với phiên bản mặt bích.

Chức năng điều chỉnh độ cao và chống rung

Dòng bánh xe điều chỉnh độ cao KD-C01-1 của Kongjin được tích hợp nhiều chức năng trong cùng một cụm:

• Điều chỉnh độ cao thiết bị.
• Hỗ trợ chống rung.
• Dễ dàng di chuyển thiết bị.
• Cố định tại vị trí làm việc.
• Tích hợp khả năng xoay 360°.

Nhờ đó, KD-C01-1-100S phù hợp với các thiết bị cần thường xuyên thay đổi vị trí nhưng vẫn yêu cầu độ ổn định khi vận hành.

Cấu tạo bánh xe Kongjin KD-C01

Bánh xe Kongjin KD-C01 sử dụng kết cấu gồm thân bánh xe, handle, leveler, pad, bánh xe và cụm liên kết phía trên.

Bộ phận	Vật liệu / xử lý
Top Plate / phần liên kết trên	SPC & S45C, Powder Coated
Body	ALDC12, Ivory / Powder Coated
Handle size 40–100	PA6, Red
Leveler	SWRCH10A / S45C, Zinc Plating
Pad size 40–100	NBR
Wheel size 40–120	PA6, Black

Với model size 100, KD-C01-1-100S sử dụng bánh PA6 màu đen và pad NBR theo cấu hình vật liệu của KD-C01-1 Series.

Ứng dụng của bánh xe KD-C01-1-100S

Theo nhóm ứng dụng được Kongjin công bố cho KD-C01-1 Series, sản phẩm được sử dụng cho:

• Thiết bị sản xuất semiconductor.
• Thiết bị sản xuất display.
• Máy công cụ.
• Thiết bị ATM.
• Cabinet.
• Thiết bị sử dụng profile frame.

Trong thực tế, bánh xe KD-C01-1-100S có thể được xem xét cho máy tự động hóa, khung máy và thiết bị công nghiệp có vị trí lắp dạng ren, cần kết hợp chức năng di chuyển, cân chỉnh độ cao và cố định.

Kích thước lắp đặt KD-C01-1-100S

Các thông số cần kiểm tra trước khi lựa chọn sản phẩm gồm:

• Đường kính bánh: D75
• Chiều rộng bánh: 30 mm
• Kiểu lắp: cọc vít
• Tap: M16
• X: 69 mm
• Y: 65 mm
• Tải trọng: 750 kg/bánh

Đối với phiên bản cọc vít, cần đặc biệt kiểm tra kích thước ren của vị trí lắp trên máy để bảo đảm tương thích với cọc vít M16 của KD-C01-1-100S.

So sánh KD-C01-1-100S và KD-C01-1-100F

Thông số	KD-C01-1-100S	KD-C01-1-100F
Đường kính bánh	D75	D75
Chiều rộng bánh	30 mm	30 mm
Tải trọng 1 bánh	750 kg	750 kg
Tải trọng 4 bánh	1.500 kg	1.500 kg
Kiểu lắp	Cọc vít M16	Mặt bích 95 × 95 mm
Khối lượng	1,55 kg	1,65 kg

Hai model có cùng bánh D75 và cùng tải trọng. Khác biệt quan trọng nằm ở kiểu lắp: KD-C01-1-100S sử dụng cọc vít M16, trong khi KD-C01-1-100F sử dụng mặt bích 95 × 95 mm.

Cách đọc mã KD-C01-1-100S

Ký hiệu	Ý nghĩa
KD-C01	Caster Series
1	Function No.
100	Serial Number
S	Stem – kiểu lắp cọc vít

Câu hỏi thường gặp về KD-C01-1-100S

Bánh xe KD-C01-1-100S chịu tải bao nhiêu?

KD-C01-1-100S có tải trọng cho phép 750 kg cho một bánh và 1.500 kg khi sử dụng 4 bánh.

KD-C01-1-100S có phải bánh xe D75 không?

Có. Model này sử dụng bánh đường kính D75 hay Ø75 mm, chiều rộng bánh 30 mm.

KD-C01-1-100S sử dụng kiểu lắp nào?

Sản phẩm sử dụng kiểu S – Stem, được gọi ngắn gọn là cọc vít, với Tap M16.

KD-C01-1-100S khác KD-C01-1-100F ở điểm nào?

Hai model có cùng kích thước bánh và tải trọng. KD-C01-1-100S dùng kiểu lắp cọc vít M16, còn KD-C01-1-100F sử dụng mặt bích.

Bánh xe KD-C01-1-100S có điều chỉnh độ cao không?

Có. KD-C01-1 Series được Kongjin thiết kế với chức năng điều chỉnh độ cao và hỗ trợ chống rung.

Bánh xe Kongjin KD-C01 có xoay 360° không?

Có. KD-C01-1 Series tích hợp khả năng xoay 360°, hỗ trợ di chuyển và định vị thiết bị.
