Bộ Vỏ Đỡ Chân Tăng Chỉnh A-TR Housing (CTH) – AUTO CFT
Brand / Thương hiệu:

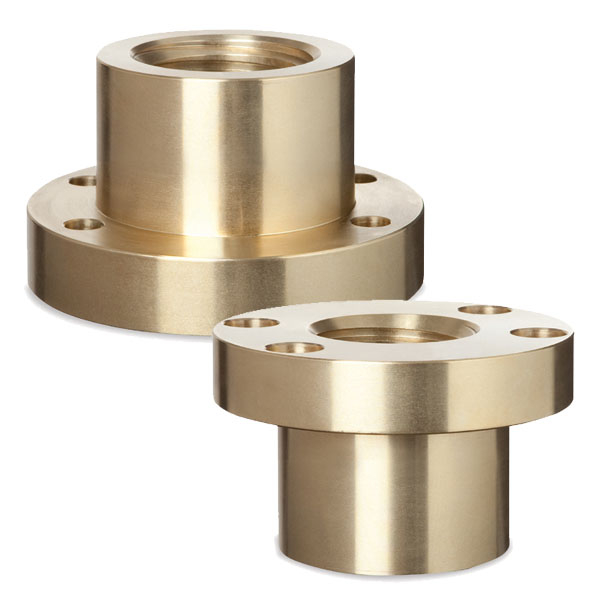

Bộ Vỏ Đỡ Chân Tăng Chỉnh A-TR Housing (CTH) – AUTO CFT được thiết kế cho hệ thống chân tăng chỉnh tải trọng siêu nặng sử dụng ren hình thang. Sản phẩm có kết cấu bằng đồng thau, khả năng chống mài mòn, hạn chế bó kẹt và giảm ma sát khi điều chỉnh độ cao. Phù hợp với máy công cụ, thiết bị tự động hóa, thiết bị sản xuất LCD và các hệ thống máy móc công nghiệp yêu cầu độ chính xác cao.
Mã sản phẩm
● CTH-42, CTH-52, CTH-60
Kích thước ren
● Tr42×6P, Tr52×7P, Tr60×7P
Vật liệu bạc lót
● Đồng thau (Brass – Bs)
Đường kính ngoài A
● Ø97, Ø107, Ø117 mm
Ứng dụng
● Máy công cụ, thiết bị tự động hóa, thiết bị LCD

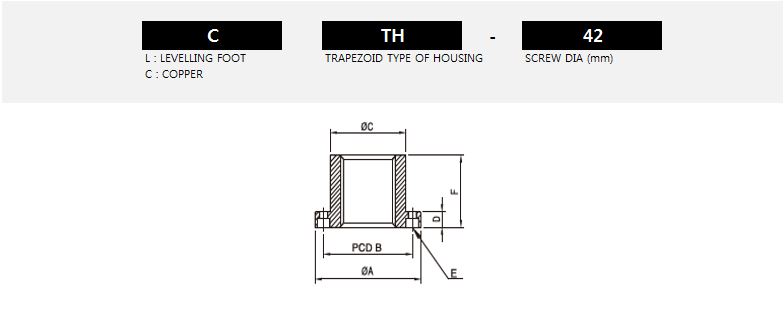

▪ Kích thước
(Đơn vị: mm)
| MÃ SẢN PHẨM | Kích thước ren | A | B | C | D | E | F |
| CTH-42 | Tr42×6P | Ø97 | Ø78 | Ø63 | 15 | 4-M8 C Bore | 50 |
| CTH-52 | Tr52×7P | Ø107 | Ø88 | Ø73 | 15 | 4-M8 C Bore | 60 |
| CTH-60 | Tr60×7P | Ø117 | Ø98 | Ø83 | 15 | 4-M8 C Bore | 70 |
▪ Thông tin vật liệu và xử lý bề mặt
| MÃ SẢN PHẨM | Bạc lót | Vỏ đỡ | ||
| Vật liệu | Xử lý bề mặt | Vật liệu | Xử lý bề mặt | |
| CTH | Đồng thau (Bs) | – | – | – |
