Bộ Vỏ Đỡ Chân Tăng Chỉnh Dòng A-TR (LTH)

Brand / Thương hiệu:

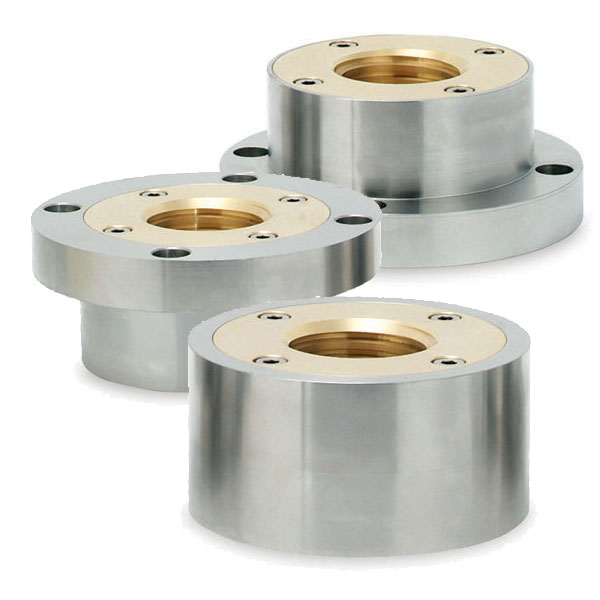

Bộ Vỏ Đỡ Chân Tăng Chỉnh A-TR Housing (LTH) – AUTO CFT được thiết kế chuyên dụng cho hệ thống chân tăng chỉnh tải trọng siêu nặng sử dụng ren hình thang. Sản phẩm có bạc lót bằng đồng thau, vỏ đỡ bằng thép S45C hoặc inox SUS304, giúp chống mài mòn, hạn chế bó kẹt và hỗ trợ điều chỉnh độ cao dễ dàng. Thiết kế cho phép thay thế bạc lót khi cần thiết, thuận tiện cho việc bảo trì. Phù hợp với máy công cụ, thiết bị tự động hóa, thiết bị sản xuất LCD và các hệ thống máy móc công nghiệp.

Mã sản phẩm

● LTH-42, LTH-52, LTH-60

Kích thước ren

● Tr42×6P, Tr52×7P, Tr60×7P

Vật liệu

● Bạc lót đồng thau (Bs); vỏ đỡ S45C hoặc SUS304

Xử lý bề mặt

● Mạ kẽm (Zn), mạ Niken hóa học (E-Ni) hoặc không mạ

Ứng dụng

● Máy công cụ, thiết bị tự động hóa, thiết bị LCD

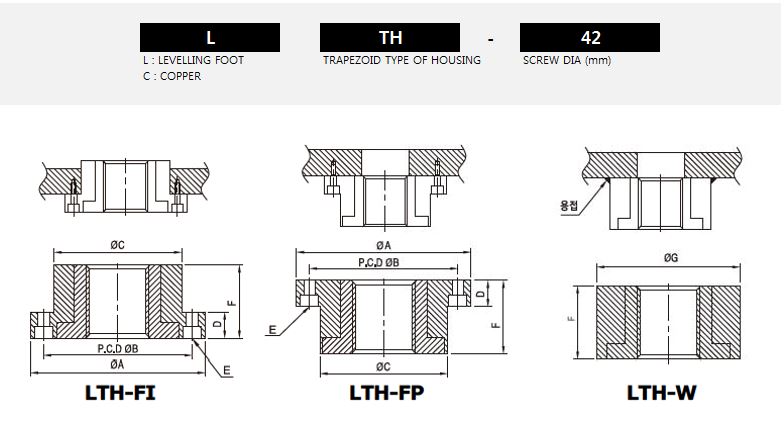

▪ Kích thước

(Đơn vị: mm)

MÃ SẢN PHẨM	Kích thước ren	A	B	C	D	E	F	G
LTH-42	Tr42×6P	Ø147	Ø122	Ø102	25	4-M10 C Bore	50	Ø117
LTH-52	Tr52×7P	Ø157	Ø132	Ø112	25	4-M10 C Bore	60	Ø127
LTH-60	Tr60×7P	Ø167	Ø142	Ø122	25	6-M10 C Bore	70	Ø137

▪ Thông tin vật liệu và xử lý bề mặt

MÃ SẢN PHẨM	Bạc lót		Vỏ đỡ
MÃ SẢN PHẨM	Vật liệu	Xử lý bề mặt	Vật liệu	Xử lý bề mặt
LTH	Đồng thau (Bs)	–	S45C & SUS304	Mạ kẽm (Zn) & Mạ Niken hóa học (E-Ni)

TÙY CHỌN
■ Vật liệu vỏ đỡ: SM45C, SUS304
■ Xử lý bề mặt vỏ đỡ:
Mạ kẽm (Zn), mạ Niken hóa học (E-Ni),
không mạ
