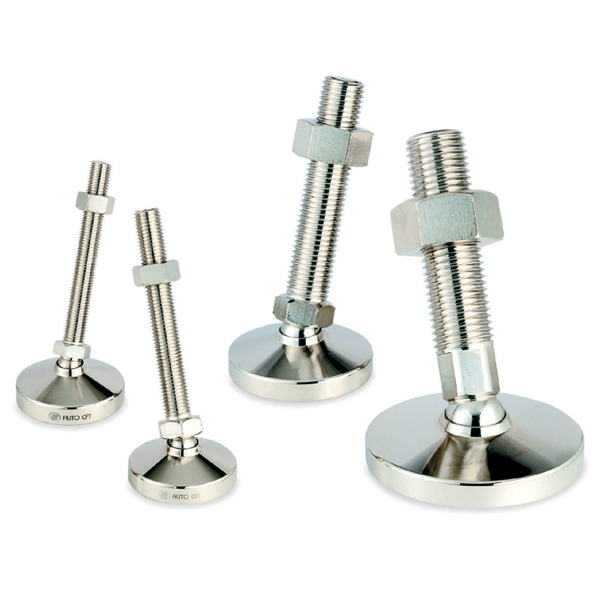

Chân Tăng Chỉnh A-MA/A-MAS
Brand / Thương hiệu:
Chân Tăng Chỉnh A-MA/A-MAS là dòng chân đế điều chỉnh tải trung bình và tải nặng của AUTO CFT, được gia công cơ khí sau quá trình rèn. Thiết kế khớp xoay cho phép điều chỉnh góc nghiêng trên mặt sàn không bằng phẳng, phù hợp với băng tải, máy công cụ và thiết bị tự động hóa. Sản phẩm có các kích thước ren M12–M42, tải trọng cho phép từ 1.000 đến 6.000 kg/4 chân.
Mã sản phẩm
● A-MA / A-MAS Series
Vật liệu
● Ty ren, đai ốc: S10C/S45C hoặc SUS304; đế: S45C hoặc SUS304
Kích thước ren
● M12, M16, M20, M24, M30, M42
Tải trọng cho phép
● 1.000–6.000 kg/4 chân
Ứng dụng
● Băng tải, máy công cụ, thiết bị tự động hóa; phù hợp mặt sàn nghiêng

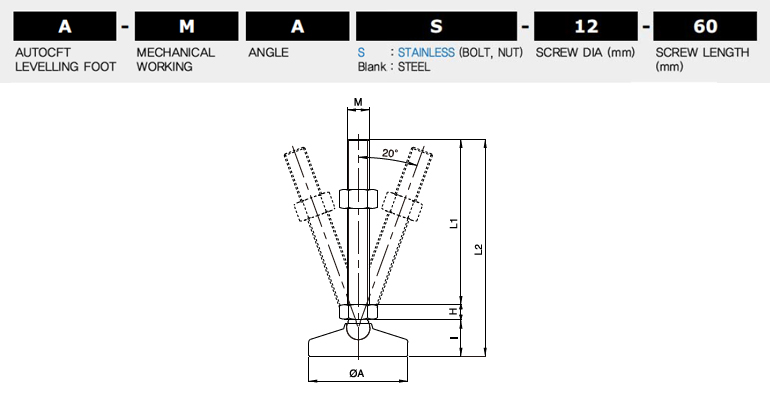

| MÃ SẢN PHẨM | Kích thước (mm) | Vật liệu | Tải trọng cho phép (kg/4 chân) |
Xử lý bề mặt |
||||||
| L1 | L2 | H | I | A | M | Ty ren & đai ốc | Đế chân tăng chỉnh | |||
| A-MA-12 A-MAS-12 |
60 90 |
97 127 |
8 | 29 | Ø60 | M12×1.75 | S10C / SUS304 |
S45C / SUS304 |
1,000 | Mạ Niken (Ni) |
| A-MA-16 A-MAS-16 |
100 130 150 180 200 |
143 173 193 223 243 |
10 | 29 33 |
Ø60 Ø78 |
M16×2.0 | S10C / SUS304 |
S45C / SUS304 |
2,000 | Mạ Niken (Ni) |
| A-MA-20 A-MAS-20 |
100 130 150 180 200 |
147 177 197 227 247 |
13 | 34 | Ø78 | M20×2.5 | S10C / SUS304 |
S45C / SUS304 |
3,000 | Mạ Niken (Ni) |
| A-MA-24 A-MAS-24 |
100 130 150 180 200 |
151 181 201 231 251 |
15 | 36 | Ø98 | M24×3.0 | S10C / SUS304 |
S45C / SUS304 |
4,000 | Mạ Niken (Ni) hoặc Mạ Niken hóa học (E-Ni) |
| A-MA-30 A-MAS-30 |
150 200 |
205 255 |
19 | 36 | Ø98 | M30×3.5 | S10C / SUS304 |
S45C / SUS304 |
5,000 | Mạ Niken (Ni) hoặc Mạ Niken hóa học (E-Ni) |
| A-MA-42 A-MAS-42 |
150 200 250 |
225 275 325 |
30 | 45 | Ø127 | M42×4.5 | S45C / SUS304 |
S45C / SUS304 |
6,000 | Mạ Niken (Ni) hoặc Mạ Niken hóa học (E-Ni) |
※ Có nhận sản xuất theo yêu cầu.
Lưu ý: Cần thao tác cẩn thận.
Ty ren và đế chân có thể bị tách rời nếu chịu va đập mạnh
hoặc vượt quá góc nghiêng khuyến nghị.
