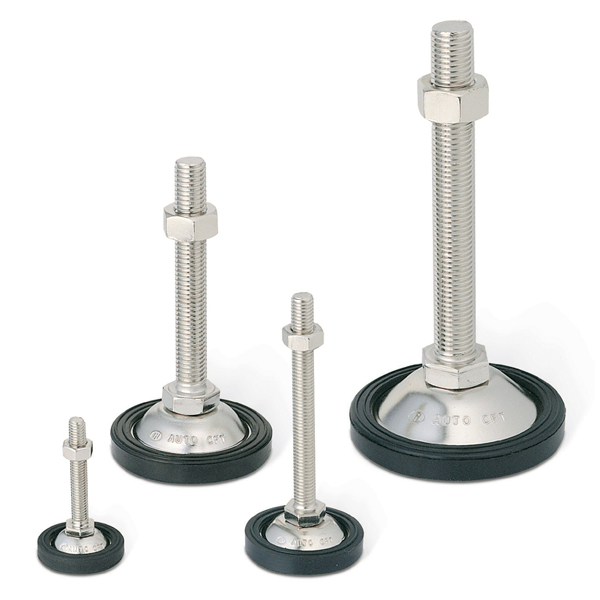

Chân Tăng Chỉnh Chống Trượt Đế Cao Su A-PR/A-PSR – AUTO CFT
Brand / Thương hiệu:
Chân tăng chỉnh chống trượt đế cao su A-PR/A-PSR – AUTO CFT là dòng chân đế chịu tải nhẹ, sử dụng đế kim loại dập kết hợp lớp cao su NBR chống trượt. Sản phẩm có tùy chọn ty ren bằng thép S10C hoặc inox SUS304, kích thước ren M6–M20 và tải trọng cho phép từ 100–1.000 kg/4 chân. Phù hợp với băng tải, máy công cụ và thiết bị tự động hóa.
Mã sản phẩm
● A-PR-6 đến A-PR-20; A-PSR-6 đến A-PSR-20
Kích thước ren
● M6, M8, M10, M12, M16, M20
Vật liệu
● Ty ren S10C/SUS304; đế SPC/SUS304; đệm cao su NBR
Tải trọng cho phép
● 100–1.000 kg/4 chân
Ứng dụng
● Băng tải, máy công cụ, thiết bị tự động hóa

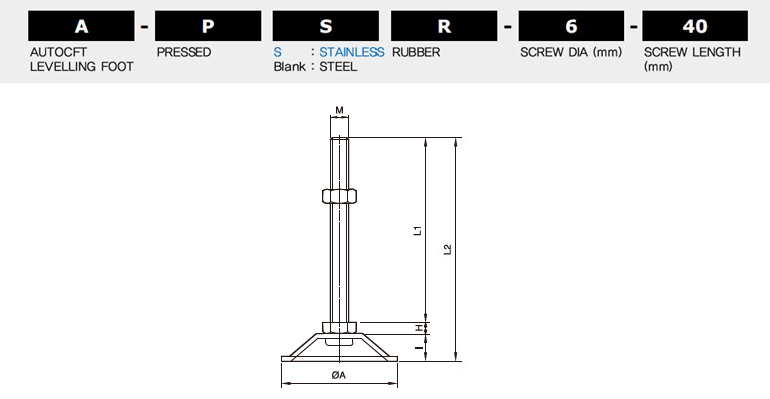

▪ Kích thước và thông số kỹ thuật
(Đơn vị: mm)
| MÃ SẢN PHẨM | Kích thước (mm) | Vật liệu | Tải trọng cho phép (kg/4 chân) |
Xử lý bề mặt | |||||||
| L1 | L2 | H | I | A | M | Ty ren & đai ốc | Đế kim loại | Đệm cao su | |||
| A-PR-6 A-PSR-6 |
40 | 53 | 4 | 9 | Ø30 | M6×1.0 | S10C / SUS304 |
SPC(2t) / SUS304(2t) |
NBR | 100 | Mạ Niken (Ni) / Đánh bóng (PL) |
| A-PR-8 A-PSR-8 |
40 80 |
58 98 |
6 | 12 | Ø41 | M8×1.25 | S10C / SUS304 |
SPC(2t) / SUS304(2t) |
NBR | 200 | Mạ Niken (Ni) / Đánh bóng (PL) |
| A-PR-10 A-PSR-10 |
60 100 |
84 124 |
7 | 17 | Ø60 | M10×1.5 | S10C / SUS304 |
SPC(3t) / SUS304(3t) |
NBR | 300 | Mạ Niken (Ni) / Đánh bóng (PL) |
| A-PR-12 A-PSR-12 |
60 90 120 150 |
85 115 145 175 |
8 | 17 | Ø60 | M12×1.75 | S10C / SUS304 |
SPC(3t) / SUS304(3t) |
NBR | 500 | Mạ Niken (Ni) / Đánh bóng (PL) |
| A-PR-16 A-PSR-16 |
50 50 80 80 100 100 130 130 150 150 180 180 200 200 |
77 83 107 113 127 133 157 163 177 183 207 213 227 233 |
10 | 17/23 | Ø60 Ø80 |
M16×2.0 | S10C / SUS304 |
SPC(3t) / SUS304(3t) |
NBR | 800 | Mạ Niken (Ni) / Đánh bóng (PL) |
| A-PR-20 A-PSR-20 |
100 130 150 180 200 |
136 166 186 216 236 |
13 | 23 | Ø80 | M20×2.5 | S10C / SUS304 |
SPC(3t) / SUS304(3t) |
NBR | 1.000 | Mạ Niken (Ni) / Đánh bóng (PL) |
※ Có thể đặt hàng theo kích thước và yêu cầu riêng.
