Kích thước:
(Đơn vị: mm)

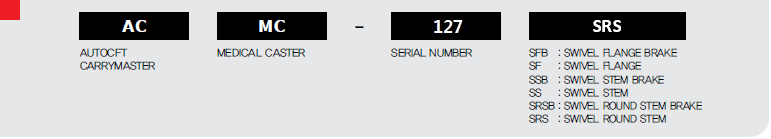

| MÃ SẢN PHẨM | TRỌNG LƯỢNG |  |
 |
 |
 |
 |
 |
|||||||||
| kg | 1EA | 4EA | Ø | W | F | F1 | Hole | H | L | O | M | Y | Ø | L | TAP | |
| ACMC-76SFB | 0.52 | 90 | 270 | Ø76 | 31 | 96×63 | 75×45.5 | Ø8.4×12 | 121 | 141 | 33 | – | – | – | – | – |
| ACMC-76SF | 0.47 | 121 | 119 | |||||||||||||
| ACMC-76SSB | 0.38 | – | – | – | 109 | 119 | M12 | 25 | – | – | – | |||||
| ACMC-76SS | 0.32 | 109 | 97 | |||||||||||||
| ACMC-102SFB | 0.73 | 120 | 360 | Ø102 | 32 | 96×63 | 75×45.5 | Ø8.4×12 | 149 | 158 | 37 | – | – | – | – | – |
| ACMC-102SF | 0.64 | 149 | 136 | |||||||||||||
| ACMC-102SSB | 0.58 | – | – | – | 138 | 138 | M12 | 25 | – | – | – | |||||
| ACMC-102SS | 0.49 | 138 | 116 | |||||||||||||
| ACMC-102SRSB | 0.76 | 138 | 138 | – | – | Ø28 | 45 | M8 | ||||||||
| ACMC-102SRS | 0.68 | 138 | 116 | |||||||||||||
| ACMC-127SFB | 0.84 | 135 | 405 | Ø127 | 32 | 96×63 | 75×45.5 | Ø8.4×12 | 177 | 160 | 38 | – | – | – | – | – |
| ACMC-127SF | 0.74 | 177 | 149 | |||||||||||||
| ACMC-127SSB | 0.68 | – | – | – | 166 | 141 | M12 | 25 | – | – | – | |||||
| ACMC-127SS | 0.59 | 166 | 130 | |||||||||||||
| ACMC-127SRSB | 0.87 | 166 | 141 | – | – | Ø28 | 45 | M8 | ||||||||
| ACMC-127SRS | 0.78 | 166 | 130 | |||||||||||||
* Độ cứng của lớp lốp (lớp vỏ) bánh xe TPR: Đạt mức Shore A 75±2°
