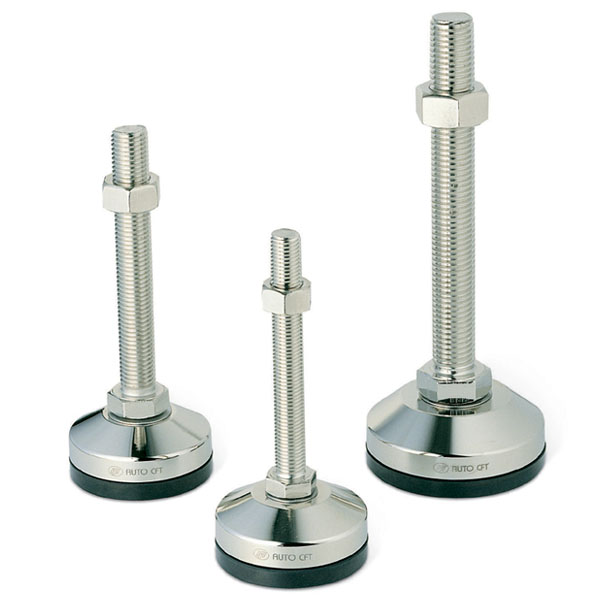

Chân Tăng Chỉnh Chống Rung A-MR/A-MSR – AUTO CFT
Brand / Thương hiệu:
Mã sản phẩm
● A-MR-12/16/20/24/30; A-MSR-12/16/20/24/30
Kích thước ren
● M12×1.75 – M30×3.5
Vật liệu bạc lót
● Không có thông số bạc lót riêng; đế S45C hoặc SUS304, đệm cao su NBR
Đường kính ngoài A
● Ø60 – Ø98 mm
Ứng dụng
● Băng tải, máy công cụ và thiết bị tự động hóa; hỗ trợ chống rung, chống trượt và cân bằng thiết bị.

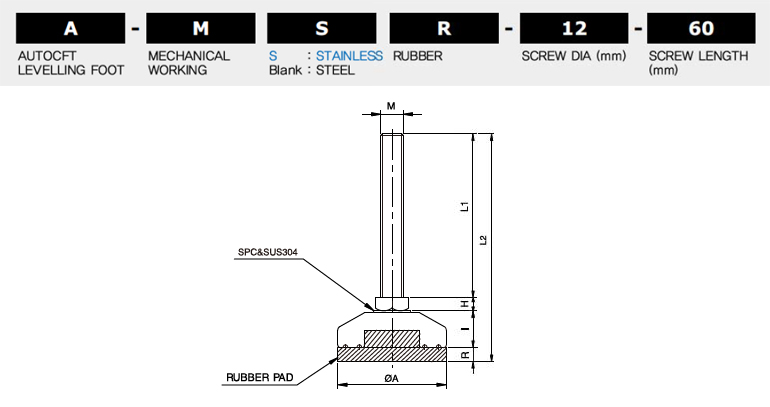

▪ Kích thước và thông số kỹ thuật
(Đơn vị: mm)
| MÃ SẢN PHẨM | Kích thước (mm) | Vật liệu | Tải trọng cho phép (kg/4 chân) |
Xử lý bề mặt | |||||||||
| L1 | L2 | H | I | A | R | M | Ty ren & đai ốc | Đế kim loại | Đệm cao su | ||||
| A-MR-12 A-MSR-12 |
60 90 120 150 |
91 121 151 181 |
8 | 18 | Ø60 | 5 | M12×1.75 | S10C / SUS304 |
S45C / SUS304 |
NBR | 1,000 | Mạ Niken (Ni) | |
| A-MR-16 A-MSR-16 |
50 80 100 130 150 180 200 |
96 126 146 176 196 226 246 |
83 113 133 163 183 213 233 |
10 | 18 26 |
Ø60 Ø78 |
5 10 |
M16×2.0 | S10C / SUS304 |
S45C / SUS304 |
NBR | 2,000 | Mạ Niken (Ni) |
| A-MR-20 A-MSR-20 |
100 130 150 180 200 |
149 179 199 229 249 |
136 166 186 216 236 |
13 | 18 26 |
Ø60 Ø78 |
5 10 |
M20×2.5 | S10C / SUS304 |
S45C / SUS304 |
NBR | 3,000 | Mạ Niken (Ni) |
| A-MR-24 A-MSR-24 |
100 130 150 180 200 |
156 186 206 236 256 |
151 181 201 231 251 |
15 | 26 31 |
Ø78 Ø98 |
10 | M24×3.0 | S10C / SUS304 |
S45C / SUS304 |
NBR | 4,000 | Mạ Niken (Ni) hoặc Mạ Niken hóa học (E-Ni) |
| A-MR-30 A-MSR-30 |
150 200 |
210 260 |
205 255 |
19 | 26 31 |
Ø78 Ø98 |
10 | M30×3.5 | S10C / SUS304 |
S45C / SUS304 |
NBR | 5,000 | Mạ Niken (Ni) hoặc Mạ Niken hóa học (E-Ni) |
※ Có thể đặt hàng theo kích thước và yêu cầu riêng.
