Bàn tinh chỉnh góc nghiêng tự động 2 trục α & β, dùng Ball Guide, truyền động Worm & Gear
● Bàn tinh chỉnh tự động trục α & β
Cơ Chế Dẫn Hướng
● Ball Guide (hướng dẫn bi, chuyển động mượt mà và ma sát thấp cho điều chỉnh nhanh)
dùng Ball Guide, truyền động Worm & Gear, vật liệu Aluminum/Brass,
Mô hình chọn lọc
● LSG1-40R40, LSG1-40R60, LSG1-60R50, LSG1-60R75
LSG1 Auto Stage | Bàn Tinh Chỉnh Góc Nghiêng Tự Động 2 Trục α & β Ball Guide LSG1 Series

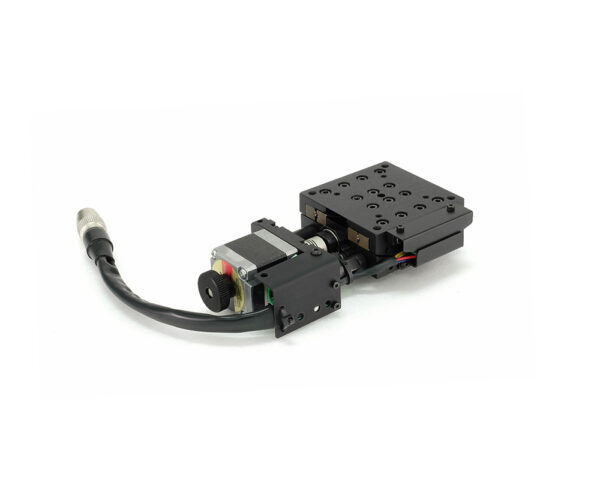

LSG1 Auto Stage là dòng bàn tinh chỉnh góc nghiêng tự động 2 trục α & β của DpinKorea, dùng để căn chỉnh góc camera, laser, optical pickup, cụm quang học, jig kiểm tra và thiết bị đo. Sản phẩm sử dụng dẫn hướng Ball Guide, truyền động Worm & Gear, motor bước 5 pha PK523PB và cảm biến Home/Limit, phù hợp cho các hệ thống cần điều chỉnh góc chính xác theo hai phương nghiêng.
Series LSG1 gồm bốn mã sản phẩm riêng biệt: LSG1-40R40, LSG1-40R60, LSG1-60R50 và LSG1-60R75. Các mã khác nhau về kích thước mặt bàn, góc di chuyển, độ chia, tỉ số truyền, tốc độ, chiều cao tâm quay, tải trọng và vật liệu. Không nên gộp các mã này thành LSG1-40 hoặc LSG1-60 vì mỗi mã có tâm quay riêng.
LSG1 Auto Stage là gì?
LSG1 Auto Stage là bàn gonio tự động dùng để căn chỉnh góc nghiêng theo hai trục α và β. Khác với bàn tinh chỉnh tuyến tính X, XY hoặc XYZ, LSG1 tập trung vào chuyển động góc, giúp điều chỉnh tư thế lắp đặt của camera, laser, cụm quang học hoặc chi tiết kiểm tra.
Sản phẩm dùng cơ cấu Worm & Gear để truyền động góc, kết hợp Ball Guide để hỗ trợ chuyển động mượt và ổn định. Với motor bước 5 pha và cảm biến Home/Limit, LSG1 có thể tích hợp vào hệ thống điều khiển tự động, máy kiểm tra, cụm đo hoặc dây chuyền sản xuất.
Lưu ý: LSG1 là bàn tinh chỉnh góc nghiêng tự động 2 trục α & β. Không nên mô tả sản phẩm này là bàn XY, XYZ hoặc bàn trượt tuyến tính.
Đặc điểm nổi bật của LSG1 Auto Stage
Căn chỉnh góc nghiêng 2 trục: hỗ trợ điều chỉnh góc theo hai phương α và β.
Dẫn hướng Ball Guide: giúp chuyển động mượt, ma sát thấp và phù hợp thao tác căn chỉnh góc.
Truyền động Worm & Gear: hỗ trợ điều khiển góc ổn định với tỉ số truyền riêng theo từng mã.
Motor bước 5 pha PK523PB: phù hợp tích hợp với driver, controller hoặc hệ thống điều khiển tự động.
Cảm biến Home/Limit: gồm 1 Home Sensor và 2 Limit Sensor, hỗ trợ kiểm soát hành trình góc.
Nhiều chiều cao tâm quay: gồm R40, R50, R60 và R75, phù hợp nhiều cấu hình lắp đặt.
Nhiều kích thước mặt bàn: gồm 40x40mm và 60x60mm.
Ứng dụng linh hoạt: phù hợp camera lens, optical pickup, laser, jig kiểm tra và máy sản xuất.
Thông số kỹ thuật LSG1 Auto Stage
Model
Mặt bàn
Góc di chuyển
Độ chia
Truyền động
Dẫn hướng
Tốc độ tối đa
Chiều cao stage
Chiều cao tâm quay
Độ lặp lại
Tải trọng
Motor
Cảm biến
Vật liệu
Khối lượng
LSG1-40R40
40 x 40mm
±8º
0.003º/Pulse Full Step
Worm & Gear 1/240
Ball Guide
15º/sec [5kHz]
20±0.2mm
40±0.2mm
±0.01º
2kg
5-Phase Stepping PK523PB
1 Home Sensor, 2 Limit Sensor
Aluminum, Brass
0.45kg
LSG1-40R60
40 x 40mm
±6º
0.003º/Pulse Full Step
Worm & Gear 1/240
Ball Guide
15º/sec [5kHz]
20±0.2mm
60±0.2mm
±0.01º
2kg
5-Phase Stepping PK523PB
1 Home Sensor, 2 Limit Sensor
Aluminum, Brass
0.45kg
LSG1-60R50
60 x 60mm
±8º
0.0045º/Pulse Full Step
Worm & Gear 1/160
Ball Guide
22.5º/sec [5kHz]
25±0.2mm
50±0.2mm
±0.01º
4kg
5-Phase Stepping PK523PB
1 Home Sensor, 2 Limit Sensor
Aluminum
0.55kg
LSG1-60R75
60 x 60mm
±8º
0.0032º/Pulse Full Step
Worm & Gear 1/225
Ball Guide
16º/sec [5kHz]
25±0.2mm
75±0.2mm
±0.01º
4kg
5-Phase Stepping PK523PB
1 Home Sensor, 2 Limit Sensor
Aluminum
0.55kg
Thông số chung: LSG1 Auto Stage sử dụng motor bước 5 pha PK523PB, cảm biến gồm 1 Home Sensor và 2 Limit Sensor. Tùy từng mã, sản phẩm có mặt bàn 40x40mm hoặc 60x60mm, tâm quay R40, R50, R60 hoặc R75 và tải trọng 2kg hoặc 4kg.
Mô tả từng nhóm mã/mã sản phẩm LSG1 Auto Stage
Nhóm mã
Mã sản phẩm riêng biệt
Mô tả SEO ngắn
Lưu ý khác biệt
Nhóm mặt bàn 40x40mm
LSG1-40R40, LSG1-40R60
Bàn tinh chỉnh góc nghiêng tự động 2 trục nhỏ gọn, phù hợp camera, optical pickup, laser và cụm quang học nhẹ.
Cùng mặt bàn 40x40mm, tải 2kg, motor PK523PB. Khác chiều cao tâm quay: 40mm và 60mm.
Nhóm mặt bàn 60x60mm
LSG1-60R50, LSG1-60R75
Bàn gonio tự động 2 trục mặt bàn 60x60mm, phù hợp cụm gá lớn hơn và ứng dụng cần tải 4kg.
Cùng tải 4kg. Khác chiều cao tâm quay: 50mm và 75mm.
Nhóm tâm quay thấp
LSG1-40R40, LSG1-60R50
Nhóm bàn chỉnh góc có tâm quay thấp hơn, phù hợp cụm lắp đặt cần chiều cao quay gọn.
LSG1-40R40 dùng mặt bàn 40x40mm. LSG1-60R50 dùng mặt bàn 60x60mm.
Nhóm tâm quay cao
LSG1-40R60, LSG1-60R75
Nhóm bàn chỉnh góc có tâm quay cao hơn, phù hợp cụm quang học hoặc camera cần trục quay nằm cao hơn mặt bàn.
LSG1-40R60 có tâm quay 60mm. LSG1-60R75 có tâm quay 75mm.
Cấu hình chung
LSG1 Series
Toàn series dùng Ball Guide, Worm & Gear, motor bước 5 pha PK523PB và cảm biến Home/Limit.
Không có biến thể L/R/C trên trang hiện tại. Không tự tách trái/phải/giữa.
Ứng dụng của bàn tinh chỉnh góc nghiêng tự động 2 trục LSG1
Căn chỉnh góc camera, camera lens và cụm thị giác máy.
Căn chỉnh laser, đầu phát, đầu thu và cảm biến quang học.
Căn chỉnh optical pickup trong thiết bị kiểm tra hoặc thiết bị quang.
Hiệu chỉnh góc gá đặt trong máy kiểm tra, jig test và dây chuyền sản xuất.
Điều chỉnh góc mẫu trong hệ thống đo, phòng thí nghiệm và thiết bị tự động hóa.
Căn chỉnh tư thế chi tiết trong quá trình lắp ráp chính xác.
Vì sao nên chọn LSG1 Auto Stage DpinKorea?
LSG1 Auto Stage phù hợp khi hệ thống cần căn chỉnh góc tự động theo hai phương α và β. Thiết kế gonio giúp tâm quay nằm trên đường thẳng đứng qua tâm mặt bàn, hỗ trợ căn chỉnh góc camera, laser hoặc cụm quang học mà không cần thay đổi toàn bộ cơ cấu gá.
Với bốn mã LSG1-40R40, LSG1-40R60, LSG1-60R50 và LSG1-60R75, người dùng có thể chọn model theo kích thước mặt bàn, tải trọng, góc di chuyển và chiều cao tâm quay. Trước khi đặt hàng, nên kiểm tra bản vẽ kỹ thuật, vị trí lỗ gá, chiều cao tâm quay, controller, chiều dài cáp và hướng lắp motor.
Bàn Tinh Chỉnh Quang Học Auto Stage Điều Khiển Tự Động
Bàn tinh chỉnh góc nghiêng tự động
Bàn gonio tự động 2 trục
Motorized Gonio Stage
Motorized Tilt Stage
Angle Positioning Stage
Tag sản phẩm liên quan
LSG1, LSG1 Auto Stage, LSG1 Series, DpinKorea, bàn tinh chỉnh tự động, bàn tinh chỉnh góc nghiêng tự động, bàn gonio tự động, bàn chỉnh góc tự động 2 trục, bàn tinh chỉnh 2 trục α β, bàn tinh chỉnh quang học, Auto Stage, Motorized Stage, Motorized Gonio Stage, Motorized Tilt Stage, Goniometer Stage, Angle Positioning Stage, Ball Guide, Worm Gear, Worm & Gear, 5-Phase Stepping Motor, PK523PB, Home Sensor, Limit Sensor, Aluminum Stage, Brass Stage, bàn chỉnh góc camera, bàn chỉnh góc laser, bàn chỉnh góc optical pickup, jig kiểm tra chính xác, LSG1-40R40, LSG1-40R60, LSG1-60R50, LSG1-60R75.
Câu hỏi thường gặp về LSG1 Auto Stage
LSG1 Auto Stage là bàn tinh chỉnh mấy trục?
LSG1 Auto Stage là bàn tinh chỉnh góc nghiêng tự động 2 trục α & β, dùng để căn chỉnh góc theo hai phương nghiêng.
LSG1 Auto Stage có phải bàn XY không?
Không. LSG1 là bàn tinh chỉnh góc nghiêng, không phải bàn dịch chuyển tuyến tính XY.
LSG1 Auto Stage dùng cơ cấu dẫn hướng gì?
Bảng thông số trên trang hiện tại ghi LSG1 dùng Ball Guide cho cả 4 mã.
LSG1 Auto Stage dùng cơ cấu truyền động gì?
LSG1 dùng cơ cấu Worm & Gear với tỉ số truyền khác nhau tùy mã.
LSG1 Auto Stage có những mã nào?
Series LSG1 gồm 4 mã riêng: LSG1-40R40, LSG1-40R60, LSG1-60R50 và LSG1-60R75.
LSG1-40R40 và LSG1-40R60 khác nhau ở điểm nào?
Hai mã cùng mặt bàn 40x40mm, tải 2kg. Khác biệt chính là chiều cao tâm quay: LSG1-40R40 là 40mm, LSG1-40R60 là 60mm.
LSG1-60R50 và LSG1-60R75 khác nhau ở điểm nào?
Hai mã cùng mặt bàn 60x60mm, tải 4kg. Khác biệt chính là chiều cao tâm quay: LSG1-60R50 là 50mm, LSG1-60R75 là 75mm.
Độ chia của LSG1 Auto Stage là bao nhiêu?
Độ chia tùy mã: 0.003º/Pulse, 0.0045º/Pulse hoặc 0.0032º/Pulse ở chế độ Full Step.
LSG1 Auto Stage phù hợp với ứng dụng nào?
Sản phẩm phù hợp cho căn chỉnh góc camera, laser, optical pickup, cụm quang học, máy kiểm tra và dây chuyền cần định vị góc lặp lại.
Khi đặt LSG1 Auto Stage cần kiểm tra gì?
Cần kiểm tra đúng mã model, mặt bàn, góc di chuyển, tâm quay, tải trọng, bản vẽ lỗ gá, controller, chiều dài cáp và hướng lắp motor.
Specification / Model
LSG1-40R40
LSG1-40R60
LSG1-60R50
LSG1-60R75
Stage Surface (mm)
40 X 40
40 X 40
60 X 60
60 X 60
Travel Distance ( º )
± 8
± 6
± 8
± 8
Resolution
0.003º / Pulse (Full)
0.003º / Pulse (Full)
0.0045º / Pulse (Full)
0.0032º / Pulse (Full)
Drive (Moderating Ratio)
Worm & Grar (1/240)
Worm & Grar (1/240)
Worm & Grar (1/160)
Worm & Grar (1/225)
Guide
Ball Guide
Ball Guide
Ball Guide
Ball Guide
Max Speed
15º / sec [5kHz]
15º / sec [5kHz]
22.5º / sec [5kHz]
16º / sec [5kHz]
Stage Height (mm)
20±0.2
20±0.2
25±0.2
25±0.2
Height of Rotation Center (mm)
40±0.2
60±0.2
50±0.2
75±0.2
Repeatability ( º )
±0.01º
±0.01º
±0.01º
±0.01º
Load Capacity (kg)
2
2
4
4
Motor
5-Phase Stepping (PK523PB)
5-Phase Stepping (PK523PB)
5-Phase Stepping (PK523PB)
5-Phase Stepping (PK523PB)
Sensor
1 Home Sensor, 2-Limit Sensor
1 Home Sensor, 2-Limit Sensor
1 Home Sensor, 2-Limit Sensor
1 Home Sensor, 2-Limit Sensor
Material
Aluminum, Brass
Aluminum, Brass
Aluminum
Aluminum
Weight(kg)
0.45
0.45
0.55
0.55

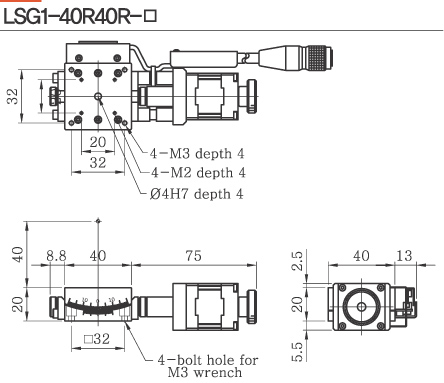

LSG1-40R40
Bản vẽ kích thước LSG1-40R40, tâm quay 40mm.

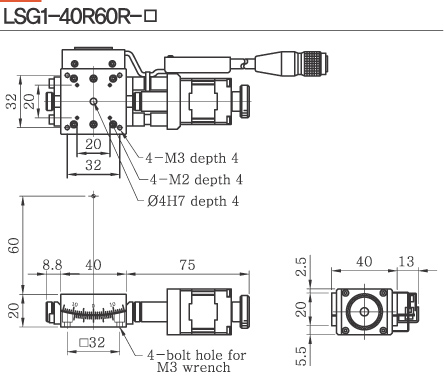

LSG1-40R60
Bản vẽ kích thước LSG1-40R60, tâm quay 60mm.

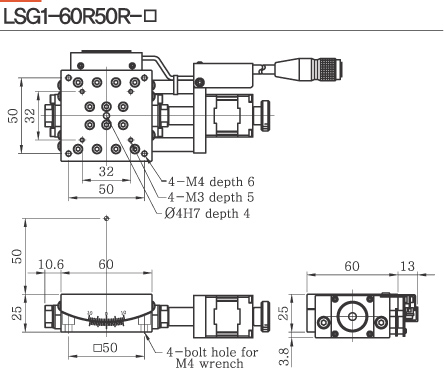

LSG1-60R50
Bản vẽ kích thước LSG1-60R50, tải 4kg.

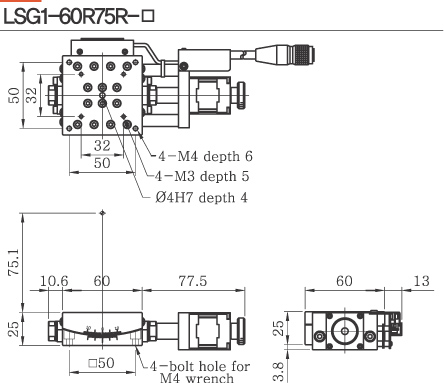

LSG1-60R75
Bản vẽ kích thước LSG1-60R75, tâm quay 75mm.
This is a precision Gonio stage which uses a cross roller guide for its travel guide and a worm gear for its drive. This is an arc drive stage with a rotation center on the line vertical to the table center. It can be used in a variety of ways, such as to adjust optical pick-up or the fine angle of the test machine, to set the repetitive positioning movement, to correct the mounted status during the mounting process, to adjust the camera lens angle, as well as for production, line test etc.
There is also a sine motion high precision Gonio stage which uses a ball screw instead of a worm gear to move fine angles repetitively. The worm gear type may create backlash problems due to wear through repetitive movement, however, the ball screw type sine motion Gonio stage, does not easily wear even during repetitive movements; and has enhanced durability. When mounting it, turn the knob behind the motor, and mount it on the forward/backward bolt. The sine motion Gonio stage has less friction resistance compared to the worm gear, and smooth movement and acceleration is achieved; also, by using preload parts for mechanical elements, zero backlash can be achieved.
