Bàn tinh chỉnh cơ 2 trục XY nhỏ gọn
● Bàn tinh chỉnh trục X&Y
● Cross Roller chính xác cao
Mô hình chọn lọc
● S4 Compact
S4 Compact Manual Stage là dòng bàn tinh chỉnh 2 trục XY nhỏ gọn thuộc S4 Series của DpinKorea, dùng để dịch chuyển tuyến tính chính xác theo hai phương X và Y. Sản phẩm sử dụng cơ cấu V-Groove & Crossed Roller Bearing, thân Aluminum, độ chia 0.01 mm, phù hợp cho gá đặt linh kiện, căn chỉnh cơ khí, thiết bị đo kiểm, hệ thống quang học, camera, cảm biến và tự động hóa
S4 Compact Manual Stage là dòng bàn tinh chỉnh 2 trục XY nhỏ gọn S4 Series của DpinKorea, được thiết kế để dịch chuyển tuyến tính chính xác theo hai phương trục X và trục Y. Sản phẩm phù hợp cho các ứng dụng gá đặt linh kiện, căn chỉnh cơ khí, thiết bị đo kiểm, hệ thống quang học, camera, cảm biến và dây chuyền tự động hóa cần kết cấu nhỏ gọn.
Dòng S4 Compact Series sử dụng cơ cấu dẫn hướng V-Groove & Crossed Roller Bearing, giúp chuyển động ổn định, chính xác và phù hợp với thao tác tinh chỉnh thủ công. Thân bàn được làm từ Aluminum, tối ưu khối lượng và dễ lắp đặt trong các cụm máy có không gian hạn chế.
S4 Compact Manual Stage là bàn tinh chỉnh cơ khí 2 trục, dùng để điều chỉnh vị trí chi tiết theo hai phương tuyến tính X và Y. Với thiết kế compact, sản phẩm đặc biệt phù hợp cho các hệ thống cần bàn tinh chỉnh XY nhưng yêu cầu kích thước gọn, dễ bố trí trong máy móc hoặc đồ gá.
Khác với các dòng bàn tinh chỉnh XY tiêu chuẩn, S4 Compact Manual Stage tập trung vào khả năng tối ưu không gian lắp đặt. Sản phẩm vẫn đảm bảo độ chia 0.01 mm, cơ cấu Crossed Roller Bearing và khả năng tinh chỉnh ổn định cho các ứng dụng đo kiểm, quang học, cảm biến và tự động hóa.
Dòng S4 Compact Manual Stage có các tùy chọn kích thước mặt bàn 40 x 40 mm, 60 x 60 mm và 80 x 80 mm. Người dùng có thể lựa chọn phiên bản microhead bên trái hoặc bên phải tùy theo không gian lắp đặt và hướng thao tác trong hệ thống máy.
| Mã sản phẩm | Mặt bàn | Hành trình | Độ chia | Cơ cấu dẫn hướng | Vật liệu | Tải trọng | Khối lượng |
|---|---|---|---|---|---|---|---|
| S4-40L / S4-40R | 40 x 40 mm | ±6.5 mm | 0.01 mm | V-Groove & Crossed Roller Bearing | Aluminum | 1 kgf | 0.22 kg |
| S4-60L / S4-60R | 60 x 60 mm | ±6.5 mm | 0.01 mm | V-Groove & Crossed Roller Bearing | Aluminum | 3 kgf | 0.39 kg |
| S4-80L / S4-80R | 80 x 80 mm | ±12.5 mm | 0.01 mm | V-Groove & Crossed Roller Bearing | Aluminum | 4 kgf | 0.78 kg |
S4-40L là model nhỏ gọn trong dòng S4 Compact Manual Stage, có mặt bàn 40 x 40 mm, hành trình ±6.5 mm, độ chia 0.01 mm và microhead bên trái. Sản phẩm phù hợp cho các cụm gá nhỏ, thiết bị đo mini hoặc vị trí cần tinh chỉnh XY trong không gian hẹp.
S4-40R có mặt bàn 40 x 40 mm, hành trình ±6.5 mm, tải trọng 1 kgf và microhead bên phải. Đây là lựa chọn phù hợp khi hướng thao tác yêu cầu núm chỉnh đặt bên phải để thuận tiện lắp đặt và vận hành.
S4-60L là bàn tinh chỉnh 2 trục XY nhỏ gọn, mặt bàn 60 x 60 mm, hành trình ±6.5 mm và tải trọng 3 kgf. Model này phù hợp cho các ứng dụng căn chỉnh linh kiện, đồ gá, cảm biến và thiết bị đo kiểm cần diện tích gá đặt lớn hơn S4-40.
S4-60R thuộc nhóm bàn tinh chỉnh XY compact mặt bàn 60 x 60 mm, sử dụng cơ cấu V-Groove & Crossed Roller Bearing cho chuyển động ổn định. Sản phẩm phù hợp với các cụm máy cần tinh chỉnh thủ công chính xác theo hai phương X/Y.
S4-80L có mặt bàn 80 x 80 mm, hành trình ±12.5 mm và tải trọng 4 kgf. Đây là model phù hợp cho các chi tiết lớn hơn, yêu cầu hành trình tinh chỉnh dài hơn và cần thiết kế compact trong hệ thống máy.
S4-80R là phiên bản mặt bàn 80 x 80 mm với microhead bên phải, phù hợp cho các hệ thống cần căn chỉnh XY ổn định, thao tác thuận tiện và khả năng gá đặt chi tiết lớn hơn so với nhóm S4-40 hoặc S4-60.
Bàn tinh chỉnh XY Compact S4 Series được sử dụng trong nhiều hệ thống yêu cầu căn chỉnh vị trí chính xác theo hai phương X/Y nhưng vẫn cần tối ưu không gian lắp đặt. Với cơ cấu V-Groove & Crossed Roller Bearing và thân Aluminum, sản phẩm phù hợp cho cả môi trường nghiên cứu, sản xuất, lắp ráp và kiểm tra chất lượng.
S4 Compact Manual Stage là lựa chọn phù hợp khi cần một dòng bàn tinh chỉnh 2 trục XY có thiết kế nhỏ gọn, chuyển động ổn định và khả năng tinh chỉnh chính xác. Cơ cấu V-Groove & Crossed Roller Bearing giúp tăng độ ổn định khi dịch chuyển, trong khi thân Aluminum giúp tối ưu khối lượng và thuận tiện khi lắp đặt vào các cụm máy.
Với các tùy chọn kích thước S4-40, S4-60 và S4-80, dòng sản phẩm này đáp ứng linh hoạt nhiều nhu cầu từ không gian gá đặt nhỏ đến các ứng dụng cần mặt bàn lớn hơn, tải trọng cao hơn và hành trình tinh chỉnh dài hơn.
S4 Compact Manual Stage dùng để dịch chuyển tuyến tính chính xác theo hai phương X và Y. Sản phẩm thường được sử dụng trong đồ gá, thiết bị đo kiểm, hệ thống quang học, cơ khí chính xác và tự động hóa.
S4 Compact Manual Stage là bàn tinh chỉnh 2 trục XY. Sản phẩm cho phép điều chỉnh vị trí theo hai phương tuyến tính ngang X và Y.
S4 Compact Series sử dụng cơ cấu dẫn hướng V-Groove & Crossed Roller Bearing, giúp chuyển động ổn định, chính xác và phù hợp với thao tác tinh chỉnh thủ công.
S4 Compact Manual Stage sử dụng vật liệu Aluminum, giúp tối ưu khối lượng, dễ lắp đặt và phù hợp cho các cụm máy cần kết cấu nhỏ gọn trong hệ thống cơ khí chính xác.
Dòng S4 Compact Manual Stage gồm các mã phổ biến như S4-40L, S4-40R, S4-60L, S4-60R, S4-80L và S4-80R.
Nên chọn S4 Compact Manual Stage khi cần bàn tinh chỉnh 2 trục XY nhỏ gọn, tối ưu không gian lắp đặt. Nếu cần dòng bàn XY tiêu chuẩn với kết cấu phổ thông hơn, có thể tham khảo S2 Manual Stage.
S4 Compact Manual Stage là dòng bàn tinh chỉnh 2 trục XY nhỏ gọn thuộc S4 Series của DpinKorea, dùng để dịch chuyển tuyến tính chính xác theo hai phương X và Y. Sản phẩm sử dụng cơ cấu V-Groove & Crossed Roller Bearing, thân Aluminum, độ chia 0.01 mm, phù hợp cho gá đặt linh kiện, căn chỉnh cơ khí, thiết bị đo kiểm, hệ thống quang học, camera, cảm biến và tự động hóa
| Specification / Model | S4-40L, R | S4-60L, R | S4-80L, R | |
|---|---|---|---|---|
| Microhead Position | Left, Right | Left, Right | Left, Right | |
| Stage Surface (mm) | 40 X 40 | 60 X 60 | 80 X 80 | |
| Stroke (mm) | ± 6.5 | ± 6.5 | ± 12.5 | |
| Resolution (mm) | 10um / division (0.01) | 10um / division (0.01) | 10um / division (0.01) | |
| Parallelism (mm) | 0.03 | 0.03 | 0.03 | |
| Running Parallelism (mm) | 0.02 | 0.02 | 0.02 | |
| Straightness (mm) | 0.003 | 0.008 | 0.008 | |
| Travel Guide | V-Groove & Crossed Roller Bearing | V-Groove & Crossed Roller Bearing | V-Groove & Crossed Roller Bearing | |
| Material | Aluminum | Aluminum | Aluminum | |
| Load Capacity (kg/f) | 1 | 3 | 4 | |
| Weight (kg) | 0.22 | 0.39 | 0.78 |

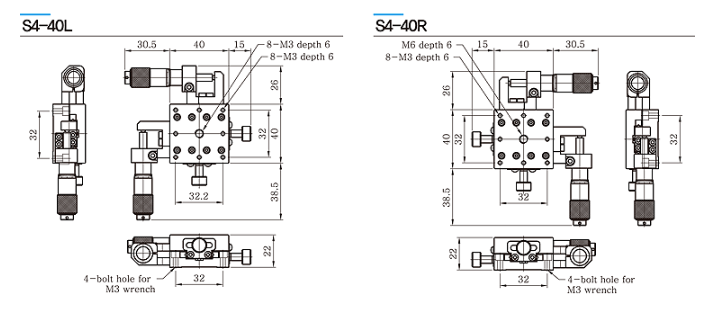

S4-40

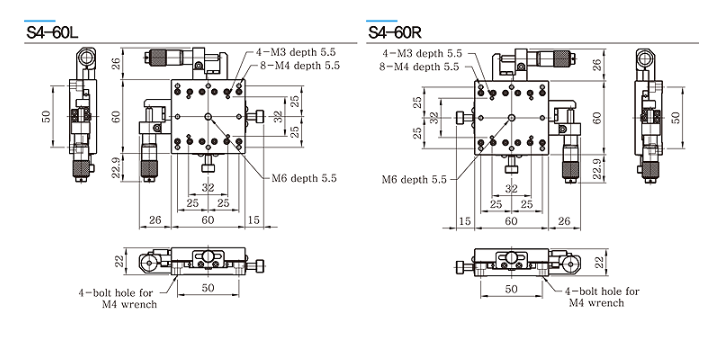

S4-60

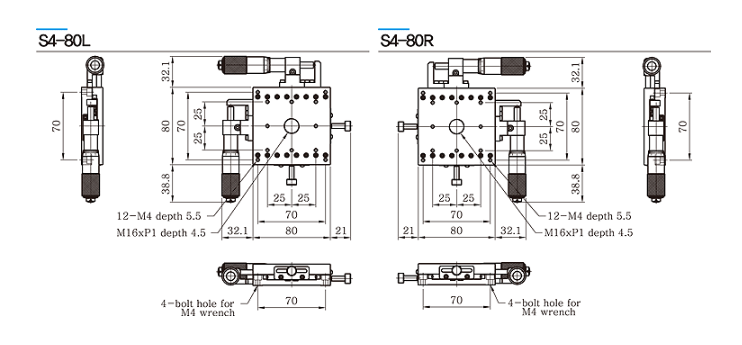

S4-80
The amount of movement is read on the vernier scale.
How to read the vernier scale is as follows.
