Vòng bi 6004ZZCM NSK | Bạc đạn cầu rãnh sâu 20x42x12mm

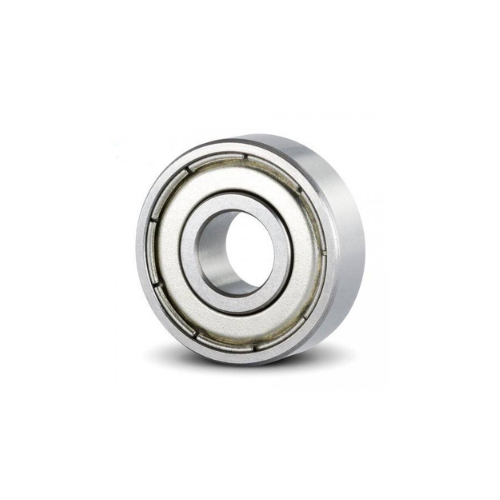

Vòng bi 6004ZZCM NSK

Vòng bi 6004 thuộc dòng bạc đạn cầu rãnh sâu một dãy 6000 Series.

Sản phẩm có đường kính trong 20mm, đường kính ngoài 42mm và độ dày 12mm.

Thiết kế mỏng phù hợp với những cụm máy dùng trục 20mm nhưng có không gian lắp hạn chế.

Rãnh lăn sâu giúp vòng bi tiếp nhận tải hướng kính trong quá trình vận hành.

Sản phẩm cũng chịu được tải dọc trục theo hai hướng trong điều kiện phù hợp.

Hai nắp chắn kim loại giúp giữ mỡ bôi trơn bên trong vòng bi.

Kết cấu này cũng hạn chế bụi và tạp chất kích thước lớn xâm nhập.

Ý nghĩa mã vòng bi 6004ZZCM

• 6004: Mã kích thước cơ bản thuộc dòng vòng bi 60 Series.
• ZZ: Hai nắp chắn kim loại được lắp ở hai bên vòng bi.
• CM: Cấp khe hở hướng kính bên trong theo quy cách NSK.

Mã đầy đủ 6004ZZCM xác định kích thước, kiểu che chắn và cấp khe hở của sản phẩm.

Thông số và kích thước vòng bi 6004

Ứng dụng của vòng bi 6004ZZCM

Vòng bi 6004ZZCM phù hợp với nhiều cụm máy sử dụng trục đường kính 20mm.

• Motor và động cơ điện.
• Quạt công nghiệp và thiết bị thông gió.
• Máy bơm và thiết bị quay.
• Băng tải và con lăn truyền động.
• Máy đóng gói.
• Máy cơ khí.
• Thiết bị tự động hóa.
• Cụm truyền động có không gian lắp hạn chế.

Tải trọng và tốc độ cần được đối chiếu với điều kiện vận hành thực tế.

Lưu ý khi chọn mua bạc đạn 6004

Trước khi đặt hàng, cần kiểm tra mã trên vòng bi cũ và kích thước vị trí lắp.

Bạc đạn 6004 có kích thước tiêu chuẩn 20x42x12mm.

Không nên chỉ dựa vào đường kính trục để lựa chọn sản phẩm.

• Đường kính trục cần phù hợp với lỗ trong 20mm.
• Đường kính ổ lắp cần tương ứng 42mm.
• Chiều rộng vị trí lắp cần đạt 12mm.
• Kiểm tra yêu cầu sử dụng hai nắp chắn kim loại ZZ.
• Kiểm tra cấp khe hở hướng kính CM.
• Đối chiếu tải trọng của cụm máy.
• Kiểm tra tốc độ quay thực tế.
• Xem xét nhiệt độ, độ ẩm và mức độ bụi.

Không nên thay bằng mã khác khi chưa kiểm tra đầy đủ kích thước và điều kiện làm việc.

Vòng bi 6004ZZCM và 6004DDU khác nhau thế nào?

Không nên thay trực tiếp hai phiên bản khi chưa kiểm tra môi trường và tốc độ vận hành.

So sánh vòng bi 6004ZZCM và 6204ZZCM

Hai mã cùng dùng trục 20mm nhưng có kích thước ngoài và khả năng chịu tải khác nhau.

Không thể thay trực tiếp hai mã nếu ổ lắp không cùng kích thước.

So sánh vòng bi 6004 với các mã cùng 6000 Series

Câu hỏi thường gặp về vòng bi 6004

Vòng bi 6004 có kích thước bao nhiêu?

Kích thước vòng bi 6004 là 20 × 42 × 12mm.

Đường kính trong là 20mm, đường kính ngoài 42mm và độ dày 12mm.

Bạc đạn 6004 dùng cho trục bao nhiêu?

Bạc đạn 6004 có đường kính lỗ trong 20mm.

Sản phẩm phù hợp với trục 20mm khi các kích thước còn lại tương thích.

Ký hiệu ZZ trên vòng bi 6004 có nghĩa gì?

ZZ chỉ hai nắp chắn kim loại được lắp ở hai bên vòng bi.

Nắp chắn giúp giữ mỡ và hạn chế tạp chất kích thước lớn xâm nhập.

Ký hiệu CM có nghĩa gì?

CM là cấp khe hở hướng kính bên trong theo quy cách NSK.

Vòng bi 6004ZZCM có cần tra thêm mỡ không?

Sản phẩm thường đã có mỡ bôi trơn bên trong.

Không nên tháo nắp chắn hoặc bổ sung mỡ khi chưa có hướng dẫn kỹ thuật.

Vòng bi 6004ZZCM và 6004ZZ có giống nhau không?

Hai mã có cùng kích thước cơ bản và sử dụng hai nắp chắn kim loại.

Hậu tố CM xác định rõ cấp khe hở hướng kính bên trong.

Vòng bi 6004 có thay thế vòng bi 6204 được không?

Không nên thay trực tiếp dù hai mã cùng dùng trục 20mm.

Vòng bi 6004 có kích thước 20x42x12mm.

Vòng bi 6204 có kích thước 20x47x14mm.

Vòng bi 6004 có thay thế vòng bi 6003 được không?

Không. Hai mã có đường kính trong và kích thước tổng thể khác nhau.

6003 dùng trục 17mm, còn 6004 dùng trục 20mm.

Vòng bi 6004ZZCM phù hợp với môi trường nhiều bụi không?

Nắp chắn ZZ phù hợp hơn với môi trường tương đối sạch.

Môi trường nhiều bụi có thể cần phiên bản dùng phớt kín.

Giá vòng bi 6004ZZCM bao nhiêu?

Giá sản phẩm phụ thuộc số lượng, tồn kho và thời điểm đặt hàng.

Khách hàng nên cung cấp số lượng cụ thể để nhận báo giá chính xác.
