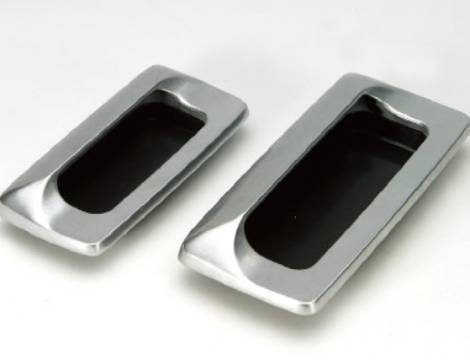

Tay nắm âm KA-75 hợp kim kẽm | KongJin

Tay nắm âm KA-75 hợp kim kẽm | KongJin là dòng tay nắm lắp chìm dành cho tủ điện, panel, cửa máy và nhiều loại thiết bị công nghiệp. Sản phẩm được chế tạo từ hợp kim kẽm ZDCII, thiết kế tối ưu để giảm phần tay nắm nhô ra khỏi bề mặt thiết bị.

Nhờ kết cấu tay nắm âm, KA-75 đặc biệt phù hợp với những vị trí có không gian thao tác hạn chế, thiết bị đặt gần nhau hoặc các hệ thống cần hạn chế chi tiết nhô ra ngoài cửa và panel.

Khách hàng có thể tham khảo thêm danh mục tay nắm âm công nghiệp hoặc toàn bộ nhóm tay nắm công nghiệp tại Cơ Khí Tiêu Chuẩn.

Tay nắm âm KA-75 KongJin có đặc điểm gì?

KA-75 thuộc nhóm Embedded Pulls – tay nắm âm của KongJin. Tay nắm được lắp chìm vào bề mặt cửa hoặc panel thay vì nhô ra nhiều như tay nắm chữ U cố định.

Thiết kế này giúp giảm độ nhô của linh kiện, hạn chế vướng khi vận hành và phù hợp với các thiết bị có không gian bố trí hạn chế.

Vật liệu chính của KA-75 là hợp kim kẽm ZDCII. Sản phẩm có các lựa chọn hoàn thiện bề mặt chrome để phù hợp với yêu cầu thiết kế của nhiều loại máy và tủ công nghiệp.

Đặc điểm nổi bật của tay nắm KA-75

• Thiết kế lắp âm: hạn chế phần tay nắm nhô khỏi bề mặt cửa hoặc panel.
• Phù hợp không gian hẹp: giảm nguy cơ vướng khi bố trí thiết bị sát nhau.
• Hợp kim kẽm ZDCII: kết cấu chắc chắn, phù hợp thiết bị công nghiệp.
• Nhiều kích thước: đáp ứng nhiều loại tủ điện, panel và cửa máy.
• Nhiều lựa chọn bề mặt: Satellite Chrome và Velour Chrome.
• Ứng dụng rộng: tủ điện, tủ điều khiển, thiết bị bán dẫn và máy công nghiệp.

Thông số kỹ thuật tay nắm âm KA-75

Thông số	Chi tiết
Series	KA-75
Thương hiệu	KongJin
Kiểu sản phẩm	Tay nắm âm / Embedded Pulls
Vật liệu	Hợp kim kẽm ZDCII
Bề mặt	Satellite Chrome / Velour Chrome
Thiết kế	Lắp âm, giảm phần nhô ra ngoài
Ứng dụng	Tủ điện, panel, tủ điều khiển, thiết bị bán dẫn, máy công nghiệp và thiết bị kiểm tra

Các phiên bản tay nắm KA-75

Model	Code	L1 (mm)	L2 (mm)	W (mm)	Khối lượng
KA-75-1	KA01592	142	110	49	165 g
KA-75-1C	KA00795	142	110	49	165 g
KA-75-2	KA00799	112	84	33.5	71 g
KA-75-2C	KA00797	112	84	33.5	71 g
KA-75-3	KA01593	92	63	29	55 g
KA-75-3C	KA00802	92	63	29	55 g

Lưu ý: Ngoài L1, L2 và W, bản vẽ KA-75 còn có các thông số L3, L4, H1–H5, A, B, C và D. Nên đối chiếu đầy đủ bản vẽ kỹ thuật trước khi gia công vị trí lắp.

KA-75 có những kích thước nào?

KA-75 được chia thành ba nhóm kích thước chính, mỗi nhóm có các biến thể tương ứng. Nhờ đó người dùng có thể lựa chọn tay nắm phù hợp từ tủ và panel nhỏ đến các thiết bị có kích thước lớn hơn.

KA-75-1 – kích thước lớn

KA-75-1 và KA-75-1C có L1 142 mm, L2 110 mm và W 49 mm. Đây là nhóm kích thước lớn nhất của series KA-75, phù hợp với cửa tủ và panel cần vùng cầm nắm rộng.

KA-75-2 – kích thước trung bình

KA-75-2 và KA-75-2C có L1 112 mm, L2 84 mm và W 33.5 mm. Đây là kích thước cân bằng, phù hợp với nhiều loại tủ điện và thiết bị công nghiệp thông dụng.

KA-75-3 – kích thước nhỏ

KA-75-3 và KA-75-3C có L1 92 mm, L2 63 mm và W 29 mm. Nhóm này phù hợp với panel hoặc thiết bị có không gian lắp đặt hạn chế.

Ưu điểm của thiết kế tay nắm âm KA-75

Giảm phần nhô ra khỏi cửa máy

Khác với tay nắm chữ U thông thường, tay nắm âm KA-75 được bố trí chìm vào cửa hoặc panel. Nhờ đó phần tay nắm nhô ra ngoài được giảm đáng kể.

Hạn chế vướng trong không gian hẹp

Đối với tủ điện hoặc máy móc đặt gần lối đi, chi tiết nhô ra có thể gây vướng khi vận hành. Thiết kế âm giúp KA-75 phù hợp hơn với những khu vực có không gian hạn chế.

Phù hợp thiết kế panel gọn

KA-75 là lựa chọn phù hợp với các hệ thống cần bề mặt cửa gọn, ít chi tiết nhô ra nhưng vẫn đảm bảo vị trí cầm để thao tác đóng mở.

Nhiều kích thước lựa chọn

Ba nhóm kích thước chính giúp KA-75 đáp ứng nhiều loại tủ, panel và cửa thiết bị khác nhau mà vẫn giữ chung kiểu dáng sản phẩm.

Ứng dụng của tay nắm âm KA-75

Tay nắm âm KA-75 hợp kim kẽm có thể sử dụng cho:

• Tủ điện công nghiệp.
• Tủ phân phối điện.
• Tủ điều khiển.
• Panel máy tự động hóa.
• Thiết bị CNTT.
• Thiết bị bán dẫn.
• Máy và thiết bị công nghiệp.
• Thiết bị kiểm tra và đo lường.
• Thiết bị lý hóa và thiết bị thí nghiệm.

Khi nào nên chọn tay nắm âm thay cho tay nắm chữ U?

Tay nắm âm như KA-75 đặc biệt phù hợp khi thiết kế cần hạn chế phần linh kiện nhô ra ngoài cửa hoặc panel.

• Thiết bị đặt gần lối đi.
• Nhiều tủ hoặc máy được bố trí sát nhau.
• Không gian thao tác hạn chế.
• Cần thiết kế mặt cửa gọn.
• Muốn giảm nguy cơ va chạm hoặc mắc vào tay nắm.

Trong trường hợp cần tay nắm nhô ra để có không gian cầm lớn hơn, có thể tham khảo thêm nhóm tay nắm chữ U.

Cách chọn KA-75 phù hợp

Khi lựa chọn tay nắm âm KA-75, nên xem xét đồng thời kích thước tổng thể và không gian phía sau panel để đảm bảo đủ vị trí lắp đặt.

• KA-75-1: ưu tiên cho cửa và panel cần tay nắm lớn.
• KA-75-2: phù hợp nhiều loại tủ điện và thiết bị trung bình.
• KA-75-3: phù hợp panel nhỏ và không gian hạn chế.
• Bề mặt: lựa chọn theo yêu cầu hoàn thiện của thiết bị.
• Bản vẽ kỹ thuật: cần đối chiếu kích thước khoét và không gian lắp trước khi gia công.

KA-75 và KA-76 nên chọn loại nào?

KA-75 và KA-76 đều thuộc nhóm tay nắm âm KongJin, phù hợp với các thiết kế cần giảm phần tay nắm nhô ra ngoài panel.

Việc lựa chọn giữa hai series nên dựa trên kích thước khoét, hình dạng tay nắm, kích thước cửa và bản vẽ thực tế của thiết bị.

Các tay nắm liên quan

•
  KA-76
  – dòng tay nắm âm KongJin cùng nhóm.
•
  KA-280
  – tay nắm gập giúp giảm phần nhô khi không sử dụng.
•
  KA-304
  – tay nắm chữ U cố định bằng hợp kim kẽm.

Mua tay nắm âm KA-75 hợp kim kẽm KongJin

Cơ Khí Tiêu Chuẩn cung cấp các dòng tay nắm, khóa, bản lề và linh kiện cơ khí tiêu chuẩn phục vụ ngành chế tạo máy, tủ điện, tự động hóa và thiết bị công nghiệp.

Khi đặt tay nắm âm KA-75 hợp kim kẽm | KongJin, khách hàng nên cung cấp đầy đủ model, kích thước hoặc bản vẽ vị trí lắp để lựa chọn đúng phiên bản phù hợp.

Xem thêm:
Tay nắm âm |
Tay nắm công nghiệp |
Liên hệ tư vấn

“`

Model	Code	L1	L2	L3	L4	H1	H2	H3	H4	H5	W	A	B	C	D	KL tịnh(g)
KA-75-1	KA01592	142	110	115	126	65	34	12.5	11	22.5	49	116	126	7	50	165
KA-75-1C	KA00795	142	110	115	126	65	34	12.5	11	22.5	49	116	126	7	50	165
KA-75-2	KA00799	112	84	88	96	52	25	12.5	9.5	15.5	33.5	89	96	7	35	71
KA-75-2C	KA00797	112	84	88	96	52	25	12.5	9.5	15.5	33.5	89	96	7	35	71
KA-75-3	KA01593	92	63	66	78	43	21	11	8.5	13.5	29	67	78	7	30	55
KA-75-3C	KA00802	92	63	66	78	43	21	11	8.5	13.5	29	67	78	7	30	55
