Tay nắm âm KA-76 nhựa ABS | KongJin

Tay nắm âm KA-76 nhựa ABS | KongJin là dòng tay nắm lắp chìm dành cho tủ điện, tủ điều khiển, panel và thiết bị công nghiệp. Sản phẩm được chế tạo từ nhựa ABS, có thiết kế hạn chế tối đa phần tay nắm nhô ra khỏi bề mặt cửa, giúp thiết bị gọn hơn và thuận tiện sử dụng trong không gian hẹp.

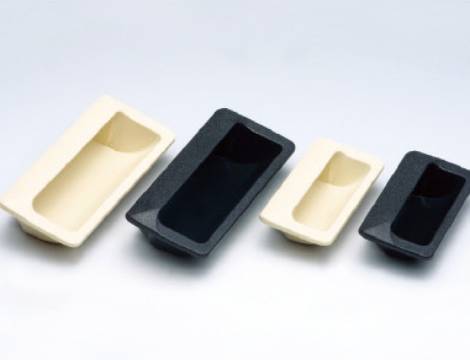

KA-76 có hai nhóm kích thước chính là KA-76-1 và KA-76-2, đồng thời cung cấp hai lựa chọn màu Black và Ivory. Mỗi kích thước lại có nhiều phiên bản phù hợp với các điều kiện lắp đặt khác nhau.

Khách hàng có thể tham khảo thêm danh mục tay nắm âm công nghiệp hoặc toàn bộ nhóm tay nắm công nghiệp tại Cơ Khí Tiêu Chuẩn.

Tay nắm âm KA-76 KongJin có đặc điểm gì?

KA-76 thuộc dòng Embedded Pulls – tay nắm âm của KongJin. Thay vì sử dụng tay kéo nhô ra ngoài, phần cầm nắm được bố trí chìm vào cửa hoặc panel, giúp giảm đáng kể phần linh kiện nhô ra.

Thiết kế này đặc biệt phù hợp với tủ điện, tủ điều khiển và máy móc được bố trí ở khu vực có không gian hạn chế hoặc nhiều thiết bị đặt sát nhau.

Khác với KA-75 sử dụng hợp kim kẽm, KA-76 được chế tạo từ nhựa ABS. Đây là lựa chọn phù hợp khi thiết kế ưu tiên trọng lượng nhẹ, cách điện vật lý của thân nhựa và kiểu dáng gọn.

Đặc điểm nổi bật của tay nắm KA-76

• Vật liệu ABS: nhẹ, phù hợp nhiều loại tủ và thiết bị công nghiệp.
• Thiết kế lắp âm: giảm tối đa phần tay nắm nhô khỏi bề mặt cửa.
• Phù hợp không gian hẹp: hạn chế tình trạng vướng khi vận hành hoặc di chuyển.
• Hai kích thước chính: KA-76-1 và KA-76-2.
• Hai màu: Black và Ivory.
• Nhiều phiên bản: đáp ứng nhiều điều kiện và cấu hình lắp đặt.
• Ứng dụng rộng: tủ điện, tủ phân phối, tủ điều khiển, máy công nghiệp và thiết bị bán dẫn.

Thông số kỹ thuật tay nắm âm KA-76

Thông số	Chi tiết
Series	KA-76
Thương hiệu	KongJin
Loại	Tay nắm âm / Embedded Pulls
Vật liệu	Nhựa ABS
Màu sắc	Black (B) / Ivory (V)
Nhóm kích thước	KA-76-1 / KA-76-2
Thiết kế	Lắp chìm, hạn chế phần nhô ra ngoài
Ứng dụng	Tủ điện, tủ phân phối, tủ điều khiển, thiết bị CNTT, bán dẫn, máy công nghiệp và thiết bị kiểm tra

Bảng kích thước KA-76-1 và KA-76-2

Series	L1 (mm)	W1 (mm)	H (mm)	L2 (mm)	W2 (mm)
KA-76-1	109	50	21.5	96.5	40.1
KA-76-2	78.5	41	17	66	32.6

Lưu ý: Các kích thước cần được đối chiếu với bản vẽ kỹ thuật KA-76 trước khi gia công phần khoét trên cửa hoặc panel.

Các phiên bản tay nắm KA-76

KA-76 có nhiều mã cấu hình dựa trên kích thước, điều kiện lắp và màu sắc. Hậu tố B và V giúp phân biệt màu sản phẩm.

KA-76-1

• KA-76-1-1B / KA-76-1-1V
• KA-76-1-2B / KA-76-1-2V
• KA-76-1-3B / KA-76-1-3V
• KA-76-1-4B / KA-76-1-4V
• KA-76-1-5B / KA-76-1-5V

KA-76-2

• KA-76-2-1B / KA-76-2-1V
• KA-76-2-2B / KA-76-2-2V
• KA-76-2-3B / KA-76-2-3V
• KA-76-2-4B / KA-76-2-4V
• KA-76-2-5B / KA-76-2-5V

Màu B và V của KA-76 là gì?

KongJin sử dụng hậu tố màu để phân biệt hai lựa chọn của KA-76:

• B – Black: màu đen.
• V – Ivory: màu ngà.

Ví dụ, KA-76-1-1B và KA-76-1-1V có cùng nhóm kích thước và cấu hình nhưng khác màu sắc.

Do đó khi đặt hàng cần cung cấp đầy đủ mã có hậu tố B hoặc V để tránh nhầm màu sản phẩm.

KA-76-1 và KA-76-2 khác nhau như thế nào?

Sự khác biệt chính giữa KA-76-1 và KA-76-2 nằm ở kích thước.

Series	Kích thước tổng thể	Gợi ý lựa chọn
KA-76-1	L1 109 mm × W1 50 mm	Cửa tủ, panel cần vùng cầm nắm lớn hơn
KA-76-2	L1 78.5 mm × W1 41 mm	Panel nhỏ hoặc vị trí có không gian lắp hạn chế

Nếu không gian cửa cho phép và cần vùng cầm nắm rộng hơn, KA-76-1 là lựa chọn phù hợp. Với panel nhỏ hoặc thiết kế cần tối ưu diện tích, có thể ưu tiên KA-76-2.

Ưu điểm của tay nắm âm nhựa ABS KA-76

Thiết kế gọn, giảm độ nhô

Ưu điểm quan trọng nhất của tay nắm âm KA-76 là phần cầm được bố trí chìm vào cửa hoặc panel. Nhờ vậy bề mặt thiết bị gọn hơn so với sử dụng tay nắm chữ U cố định.

Trọng lượng nhẹ

Vật liệu ABS giúp KA-76 có trọng lượng nhẹ, phù hợp với các tủ và panel không yêu cầu tay nắm kim loại khối lượng lớn.

Phù hợp tủ điện và tủ điều khiển

Thiết kế lắp âm đặc biệt phù hợp với tủ phân phối, tủ điều khiển và các thiết bị bố trí gần lối đi hoặc đặt sát nhau.

Có hai màu để lựa chọn

Màu Black phù hợp với thiết bị có thiết kế tối màu, trong khi Ivory phù hợp với nhiều loại tủ điện và panel sáng màu.

Nhiều cấu hình lắp

KA-76 có nhiều mã cấu hình trong cùng hai nhóm kích thước, giúp kỹ sư lựa chọn sản phẩm phù hợp hơn với kết cấu panel thực tế.

Ứng dụng của tay nắm âm KA-76

Tay nắm âm KA-76 nhựa ABS có thể sử dụng trên:

• Tủ điện công nghiệp.
• Tủ phân phối điện.
• Tủ điều khiển.
• Panel máy tự động hóa.
• Thiết bị CNTT.
• Thiết bị bán dẫn.
• Máy và thiết bị công nghiệp.
• Thiết bị kiểm tra và đo lường.
• Thiết bị lý hóa và thiết bị thí nghiệm.

Khi nào nên chọn tay nắm âm KA-76?

KA-76 phù hợp với các thiết kế ưu tiên bề mặt cửa gọn và hạn chế phần tay nắm nhô ra ngoài.

• Tủ điện đặt gần lối đi.
• Các tủ được bố trí sát nhau.
• Panel có diện tích hạn chế.
• Cần tay nắm trọng lượng nhẹ.
• Thiết kế ưu tiên vật liệu nhựa ABS.
• Cần lựa chọn màu Black hoặc Ivory phù hợp với thiết bị.

KA-76 và KA-75 khác nhau như thế nào?

KA-76 và KA-75 đều thuộc nhóm tay nắm âm KongJin và cùng hướng đến mục tiêu giảm phần tay nắm nhô khỏi panel.

Điểm khác biệt quan trọng nhất nằm ở vật liệu. KA-76 sử dụng nhựa ABS, trong khi KA-75 sử dụng hợp kim kẽm ZDCII.

KA-76 phù hợp khi ưu tiên trọng lượng nhẹ, vật liệu ABS và lựa chọn màu Black/Ivory. KA-75 phù hợp hơn khi thiết kế yêu cầu tay nắm kim loại.

Việc lựa chọn cuối cùng nên dựa trên vật liệu yêu cầu, kích thước khoét panel và môi trường sử dụng thực tế.

Các tay nắm âm KongJin liên quan

•
  KA-75
  – tay nắm âm hợp kim kẽm dành cho tủ và thiết bị công nghiệp.
•
  KA-280
  – tay nắm gập giúp giảm độ nhô khi không sử dụng.
•
  KA-304
  – tay nắm chữ U cố định bằng hợp kim kẽm.

Mua tay nắm âm KA-76 nhựa ABS KongJin

Cơ Khí Tiêu Chuẩn cung cấp tay nắm, bản lề, khóa và các linh kiện cơ khí tiêu chuẩn phục vụ tủ điện, chế tạo máy, tự động hóa và thiết bị công nghiệp.

Khi đặt tay nắm âm KA-76 nhựa ABS | KongJin, khách hàng nên cung cấp đầy đủ model KA-76-1 hoặc KA-76-2, phiên bản cấu hình và hậu tố màu B/V để xác định chính xác sản phẩm.

Xem thêm:
Tay nắm âm |
Tay nắm công nghiệp |
Liên hệ tư vấn

“`

Model	Code	L1	W1	H	L2	W2	1	Màu
KA-76-1-1B	KA00803	109	(50)	21.5	96.5	40.1	1.0	B : Black V : Ivory
KA-76-1-1V	KA00804						1.0
KA-76-1-2B	KA00805						1.2
KA-76-1-2V	KA00806						1.2
KA-76-1-3B	KA00807						1.6
KA-76-1-3V	KA00808						1.6
KA-76-1-4B	KA00809						2.0
KA-76-1-4V	KA00810						2.0
KA-76-1-5B	KA00811						2.3
KA-76-1-5V	KA00812						2.3
KA-76-2-1B	KA00813	78.5	41	17	66	32.6	1.0
KA-76-2-1V	KA00814						1.0
KA-76-2-2B	KA00815						1.2
KA-76-2-2V	KA00816						1.2
KA-76-2-3B	KA00817						1.6
KA-76-2-3V	KA00818						1.6
KA-76-2-4B	KA00819						2.0
KA-76-2-4V	KA00820						2.0
KA-76-2-5B	KA00821						2.3
KA-76-2-5V	KA00822						2.3
