Bộ điều khiển động cơ MC
Brand / Thương hiệu:
Bộ điều khiển bàn tinh chỉnh tự động
● Bộ điều khiển cho bàn tinh chỉnh tự động dùng cho động cơ bước 2 pha, có các cấu hình điều khiển 1 trục, 2 trục và 4 trục. Sản phẩm dùng nguồn 24VDC ±10%, giao tiếp Ethernet 10/100Base-T,
hỗ trợ điều khiển qua TCP/IP LAN, có chức năng điều khiển vị trí theo bước tăng 0.001mm micro-step, tốc độ quay 0–600 RPM, LED Power/Run/Alarm, tín hiệu vào gồm Limit+, Limit-, Origin.
Cơ Chế Dẫn Hướng
● Motor Controller (bộ điều khiển động cơ tiêu chuẩn, hỗ trợ stepper/servo)
động cơ bước 2 pha, giao tiếp Ethernet 10/100Base-T, cung cấp chương trình điều khiển 1, 2 và 4 trục từ máy tính.
Mô hình chọn lọc
● MC (Motor Controller)

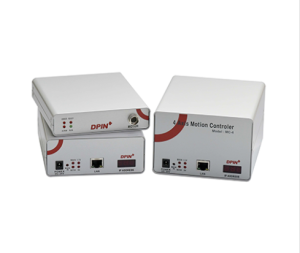

MC Motor Controller là bộ điều khiển động cơ bước 2 pha dùng cho bàn tinh chỉnh tự động Auto Stage của DpinKorea. Sản phẩm hỗ trợ cấu hình 1 trục, 2 trục và 4 trục, giao tiếp Ethernet 10/100Base-T, điều khiển qua TCP/IP LAN, nguồn 24VDC ±10%, chức năng micro-step 0.001mm, HOME, JOG, MOVE, STOP, đọc vị trí và trạng thái trục. Phù hợp cho hệ thống bàn trượt điện, bàn tinh chỉnh quang học, machine vision, jig kiểm tra và máy tự động hóa cần điều khiển chuyển động chính xác.
MC Motor Controller | Bộ Điều Khiển Động Cơ Bước Cho Auto Stage MC Series
MC Motor Controller là bộ điều khiển động cơ bước 2 pha dùng cho bàn tinh chỉnh tự động Auto Stage của DpinKorea. Sản phẩm hỗ trợ cấu hình điều khiển 1 trục, 2 trục và 4 trục, giao tiếp Ethernet 10/100Base-T, điều khiển qua TCP/IP LAN, nguồn 24VDC ±10% và chức năng điều khiển vị trí theo bước tăng 0.001mm micro-step.
MC Series phù hợp cho các hệ thống bàn trượt điện, bàn tinh chỉnh quang học, machine vision, jig kiểm tra, máy đo và thiết bị tự động hóa cần điều khiển chuyển động chính xác. Không nên mô tả MC như một bàn stage cơ khí, vì đây là bộ điều khiển động cơ dùng để vận hành Auto Stage.
MC Motor Controller là gì?
MC Motor Controller là bộ điều khiển chuyển động dành cho động cơ bước 2 pha trong các hệ thống Auto Stage. Thiết bị cho phép điều khiển vị trí, tốc độ, chiều quay, HOME, JOG, MOVE, STOP và đọc trạng thái trục thông qua giao tiếp mạng LAN.
Trong hệ thống bàn tinh chỉnh tự động, MC đóng vai trò trung tâm điều khiển cho các trục X, Y, Z, U hoặc các cụm stage khác. Tùy cấu hình, người dùng có thể chọn phiên bản 1 trục, 2 trục hoặc 4 trục để phù hợp với số lượng Auto Stage cần điều khiển.
Lưu ý: MC là Motor Controller, không phải bàn Auto Stage hoàn chỉnh. Khi tối ưu SEO, nên đặt Entity theo hướng bộ điều khiển động cơ bước cho Auto Stage.
Đặc điểm nổi bật của bộ điều khiển động cơ MC
- Hỗ trợ 1/2/4 trục: phù hợp từ stage đơn trục đến cụm điều khiển nhiều trục.
- Dùng cho động cơ bước 2 pha: tích hợp điều khiển động cơ bước trong cấu hình nhỏ gọn.
- Giao tiếp Ethernet: hỗ trợ Ethernet 10/100Base-T và điều khiển qua TCP/IP LAN.
- Điều khiển micro-step: hỗ trợ bước tăng 0.001mm trong điều khiển vị trí.
- Tốc độ quay 0–600 RPM: phù hợp nhiều bài toán điều khiển Auto Stage.
- Hỗ trợ lệnh vận hành: gồm HOME, MOVE, STOP, J_CW, J_CCW, JM_CW, JM_CCW, SET_RPM, STATUS.
- Tín hiệu cảm biến: hỗ trợ Limit+, Limit- và Origin cho từng trục.
- LED trạng thái: gồm Power, Run và Alarm, giúp theo dõi tình trạng controller.
- Bảo vệ hệ thống: có bảo vệ lỗi quá dòng và quá tải.
- Hỗ trợ phần mềm Windows: cung cấp phần mềm mẫu và thư viện chuyển động theo hệ Windows tùy phiên bản.

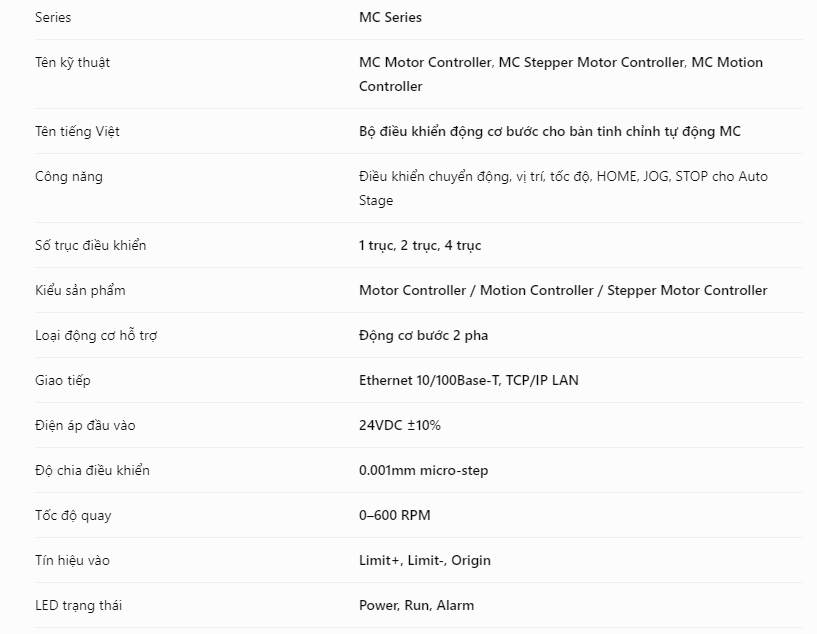

Thông số kỹ thuật MC Motor Controller
| Thông số | Nội dung |
|---|---|
| Series | MC Motor Controller |
| Chức năng | Bộ điều khiển động cơ bước cho bàn tinh chỉnh tự động Auto Stage |
| Loại động cơ | Động cơ bước 2 pha |
| Số trục | 1 axis, 2 axis, 4 axis |
| Điện áp đầu vào | 24VDC ±10% |
| Phương pháp điều khiển | Chip chuyên dụng cho MCU và bộ điều khiển chuyển động 32 bit |
| Dòng điện tiêu thụ | Tối đa 500mA, không bao gồm dòng điện động cơ |
| Giao tiếp | Ethernet 10/100Base-T, TCP/IP LAN |
| Điều khiển vị trí | Bước tăng 0.001mm, hỗ trợ micro-step |
| Tốc độ quay | 0–600 RPM |
| Tín hiệu đầu vào | 3 đầu vào cố định: Limit+, Limit-, Origin |
| Bảo vệ | Lỗi quá dòng, quá tải |
| LED | Power, Run, Alarm |
| Nhiệt độ sử dụng | 0–50℃ |
| Nhiệt độ bảo quản | -20–70℃ |
| Độ ẩm sử dụng | 35–85% RH, không ngưng tụ |
| Độ ẩm bảo quản | 10–90% RH, không ngưng tụ |
| Khả năng chống rung | 0.5g |
| Phần mềm | Cung cấp phần mềm mẫu cho Windows |
Thông số chung: MC Motor Controller là bộ điều khiển động cơ bước 2 pha cho hệ Auto Stage. Khi đặt hàng, nên xác nhận số trục cần điều khiển, loại motor, driver tích hợp, điện áp nguồn, giao tiếp LAN, phần mềm, command set, cáp kết nối và khả năng tương thích với stage đang dùng.
Mô tả từng phiên bản MC 1 trục, 2 trục và 4 trục
| Nhóm mã | Phiên bản riêng biệt | Mô tả SEO ngắn | Lưu ý khác biệt |
|---|---|---|---|
| Nhóm điều khiển 1 trục | MC 1-axis | Bộ điều khiển động cơ bước 1 trục cho bàn tinh chỉnh tự động, phù hợp stage X, Z, R hoặc actuator đơn trục. | Dùng khi chỉ cần điều khiển một Auto Stage hoặc một actuator. |
| Nhóm điều khiển 2 trục | MC 2-axis | Bộ điều khiển động cơ bước 2 trục cho bàn XY, Xθ hoặc các cụm Auto Stage hai trục. | Phiên bản 2 trục có chức năng nội suy tuyến tính X,Y. |
| Nhóm điều khiển 4 trục | MC 4-axis | Bộ điều khiển động cơ bước 4 trục cho hệ thống nhiều Auto Stage hoặc cụm căn chỉnh đa trục. | Phù hợp khi cần điều khiển X, Y, Z, U hoặc nhiều trục trong một cụm máy. |
| Cấu hình giao tiếp | MC Series | Toàn series hỗ trợ Ethernet 10/100Base-T và TCP/IP LAN. | Cần kiểm tra địa chỉ IP, phần mềm điều khiển và command set trước khi tích hợp. |
Ứng dụng của MC Motor Controller trong hệ Auto Stage
- Điều khiển bàn tinh chỉnh tự động 1 trục X, Z hoặc R.
- Điều khiển bàn trượt điện 2 trục XY trong hệ quang học và machine vision.
- Điều khiển cụm stage 3 trục hoặc 4 trục trong máy tự động hóa.
- Ứng dụng trong jig kiểm tra, máy đo, camera alignment và thiết bị phòng thí nghiệm.
- Điều khiển chuyển động HOME, MOVE, JOG, STOP cho Auto Stage.
- Tích hợp vào hệ thống cần điều khiển nhiều bộ controller qua địa chỉ IP.
Vì sao nên chọn bộ điều khiển động cơ MC DpinKorea?
MC Motor Controller phù hợp khi người dùng cần một bộ điều khiển nhỏ gọn cho hệ thống Auto Stage dùng động cơ bước 2 pha. Thiết bị hỗ trợ giao tiếp Ethernet, điều khiển qua TCP/IP LAN, micro-step 0.001mm và các lệnh vận hành cơ bản cho điều khiển vị trí.
Với các cấu hình 1 trục, 2 trục và 4 trục, MC Series có thể dùng cho stage đơn lẻ, bàn XY hoặc cụm nhiều trục. Trước khi đặt hàng, nên xác nhận số trục, loại động cơ, điện áp, cáp, phần mềm, lệnh điều khiển và khả năng tương thích với Auto Stage đang sử dụng.
Liên kết nội bộ và tài liệu tham khảo
- Xem danh mục Bàn Tinh Chỉnh Quang Học Auto Stage Điều Khiển Tự Động
- Xem trang sản phẩm Bộ điều khiển động cơ MC tại Cơ Khí Tiêu Chuẩn
- Tham khảo LS1 Auto Stage bàn tinh chỉnh tự động 1 trục X
- Tham khảo LS2 Auto Stage bàn tinh chỉnh tự động 2 trục XY
- Tham khảo LS3 Auto Stage bàn tinh chỉnh tự động 3 trục XYZ
- Tham khảo DAC Auto Stage bộ truyền động tuyến tính tự động
- Tài liệu tham khảo MC Motor Controller từ DpinKorea
Danh mục sản phẩm phù hợp
- Sản phẩm khác
- Bộ điều khiển động cơ
- Bộ điều khiển động cơ bước
- Bộ điều khiển Auto Stage
- Bàn Tinh Chỉnh Quang Học Auto Stage Điều Khiển Tự Động
- Motor Controller
- Motion Controller
- Stepper Motor Controller
Tag sản phẩm liên quan
MC, MC Motor Controller, MC Series, MC 1-axis, MC 2-axis, MC 4-axis, DpinKorea, DPIN, bộ điều khiển động cơ, bộ điều khiển động cơ bước, bộ điều khiển động cơ bước 2 pha, bộ điều khiển Auto Stage, bộ điều khiển bàn tinh chỉnh tự động, bộ điều khiển bàn trượt điện, Motor Controller, Motion Controller, Stepper Motor Controller, Auto Stage Controller, 2-phase Stepper Motor Controller, Ethernet Controller, TCP IP LAN Controller, micro-step controller, position control, HOME command, JOG command, MOVE command, STOP command, Limit Sensor, Origin Sensor, Windows sample software, Motion Library DLL, bàn tinh chỉnh quang học, machine vision stage, jig kiểm tra chính xác.
Câu hỏi thường gặp về MC Motor Controller
MC Motor Controller là sản phẩm gì?
MC Motor Controller là bộ điều khiển động cơ bước 2 pha dùng cho bàn tinh chỉnh tự động Auto Stage.
MC có phải là bàn Auto Stage không?
Không. MC là bộ điều khiển động cơ, không phải bàn stage cơ khí. MC dùng để điều khiển các Auto Stage như bàn X, XY, Z, R hoặc cụm nhiều trục.
MC Motor Controller hỗ trợ mấy trục?
MC có các cấu hình điều khiển 1 trục, 2 trục và 4 trục.
MC Motor Controller dùng giao tiếp gì?
MC dùng giao tiếp Ethernet 10/100Base-T và hỗ trợ điều khiển qua TCP/IP LAN.
MC Motor Controller dùng nguồn bao nhiêu?
Thông số trên trang hiện tại ghi nguồn đầu vào 24VDC ±10%.
MC Motor Controller điều khiển loại động cơ nào?
MC dùng cho động cơ bước 2 pha tích hợp driver điều khiển động cơ bước.
MC có hỗ trợ micro-step không?
Có. MC có thể điều khiển theo bước tăng 0.001mm bằng chức năng micro-step.
MC 2-axis có gì khác MC 1-axis?
MC 2-axis điều khiển được 2 trục và có chức năng nội suy tuyến tính X,Y. MC 1-axis chỉ dùng cho một trục đơn.
MC 4-axis phù hợp khi nào?
MC 4-axis phù hợp cho hệ thống cần điều khiển nhiều trục như X, Y, Z, U hoặc nhiều Auto Stage trong một cụm máy.
Khi đặt MC Motor Controller cần kiểm tra gì?
Cần kiểm tra số trục cần điều khiển, loại động cơ, điện áp nguồn, driver tích hợp, giao tiếp LAN, phần mềm điều khiển, command set, cáp, cảm biến Limit/Home và khả năng tương thích với Auto Stage đang dùng.
Bộ điều khiển động cơ
- Dành cho động cơ bước 2 pha
- Kích thước nhỏ gọn, tích hợp bộ điều khiển động cơ bước 2 pha giúp giảm chi phí hệ thống
- Giao tiếp: Ethernet 10/100Base-T
- Cung cấp chương trình nguồn 1, 2 và 4 trục có thể điều khiển từ máy tính
- Có thể điều khiển theo bước tăng 0,001mm (micro-step)
- Có thể điều khiển 255 đơn vị bằng địa chỉ IP
- Bộ điều khiển 2 trục có chức năng nội suy tuyến tính X, Y
Specifications
| Cấu hình mô hình | Bộ điều khiển động cơ | |||
|---|---|---|---|---|
| Nội dung | Dành cho trình điều khiển động cơ bước hai pha tích hợp | |||
| Số trục | 1 axis | 2 axis | 4 axis | |
| Điện áp đầu vào | 24VDC ±10% | |||
| Phương pháp điều khiển | Chip chuyên dụng cho MCU và bộ điều khiển chuyển động 32 bit | |||
| Dòng điện tiêu thụ | Tối đa 500mmA (không bao gồm dòng điện động cơ) | |||
| Môi trường | Nhiệt độ | Sử dụng: 0~50℃ Bảo quản: -20~70℃ |
||
| Độ ẩm | Sử dụng: 35~85% RH (không ngưng tụ) Bảo quản: 10~90% RH (không ngưng tụ) |
|||
| Khả năng chống rung | 0.5g | |||
| Chức năng | Tốc độ quay | 0~600[RPM] | ||
| Kiểm soát vị trí | Tăng dần 0,001mm (Chức năng Microstep) | |||
| Sự bảo vệ | Lỗi quá dòng, quá tải | |||
| LED | Power, Run, Alarm | |||
| Điều khiển | Support | TCP/IP LAN | ||
| Chương trình người dùng | Cung cấp phần mềm mẫu cho Windows | |||
| Thư viện | Thư viện chuyển động (DLL) cho Windows 7/10 đang được chuẩn bị | |||
| Tín hiệu đầu vào | 3 đầu vào cố định (Limit+, Limit-, Origin) | |||
(Bao gồm cáp nguồn)
Kích cỡ
| Kích thước theo mẫu (rộng × dài × sâu) mm |
|
|
|
|---|---|---|---|
| 123x30x140 | 123x50x140 | 123x830x140 |
Cử động
| J_CW | Thao tác bấm nút CW (khi nhấn nút) |
J_CCW | Thao tác xoay chiều ngược lại (CCW) (khi nhấn nút) |
STOP | motor stop |
|---|---|---|---|---|---|
| JM_CW | Thao tác chạy bộ CW (1 lần ở khoảng cách được chỉ định) |
JM_CCW | Thao tác xoay ngược chiều (1 lần ở khoảng cách quy định) | SET_RPM | cài đặt tốc độ động cơ |
| HOME | Tìm kiếm nhà | MOVE | di chuyển một khoảng cách xác định | RSTOS | đặt lại vị trí hiện tại |
| R_POS1 | Yêu cầu giá trị vị trí hiện tại (xung cơ học) |
STATUS | Yêu cầu giá trị trạng thái hiện tại | R_POS2 | Đọc giá trị bộ mã hóa (Tùy chọn) |
1. Each command is uppercase
2. Commands are 6 characters long
EX) STOP -> STOP is 4 characters, but use a space to add 2 more characters
3. Designate the axis designated with , after the command
EX) STOP , 0 <– 0 is X-axis, 1 is Y-axis, 2 is Z-axis, 3 is U-axis
SETRPM, 0, 1, 100, 100, 100
0 : Control axis (0=X 1=Y 2=Z 3=U)
1 : Start speed (RPM)
100 : Operating speed (RPM)
100 : Acceleration time (mSec)
100 : Deceleration time (mSec)
Move , 1, 10000
1 : Y-axis
10000 : move of 1.0000mm
STATUS , 0
Request X-axis status check
working?
CW Limits sensor, Home sensor, CCW Limits sensor
4. Instructions may be changed or added from time to time according to equipment improvement
5. If you inquire about the features you need, we can add them after review
