DAC Auto Stage | Bộ Truyền Động Tuyến Tính Tự Động 1 Trục X DAC Series

DAC Auto Stage là dòng bộ truyền động tuyến tính tự động của DpinKorea, dùng để thay microhead trên manual stage và chuyển bàn tinh chỉnh cơ thành cơ cấu dịch chuyển tự động. Sản phẩm phù hợp với bàn tinh chỉnh quang học, camera, laser, optical pickup, jig kiểm tra, máy đo và các cụm máy tự động hóa cần chuyển động tuyến tính nhỏ gọn.

Series DAC hiện có mã chính là DAC-130. Mã này sử dụng Lead Screw M4x0.5P, tip Flat type Ø6mm, hành trình ±6mm, độ phân giải 1µm/Pulse, motor bước 5 pha PK513PB, cảm biến Board Sensor 2-limits và vật liệu Aluminum & Steel. Không nên mô tả DAC-130 như một bàn stage XY hoặc XYZ hoàn chỉnh vì đây là actuator tuyến tính dùng để tự động hóa manual stage.

DAC Auto Stage là gì?

DAC Auto Stage DAC-130 là bộ truyền động tuyến tính tự động 1 trục. Thiết bị kết hợp vít me chính xác và step motor để chuyển chuyển động quay của motor thành chuyển động tịnh tiến, từ đó tạo ra hành trình dịch chuyển nhỏ và chính xác.

Trong thực tế, DAC-130 thường được dùng để thay thế microhead của manual stage. Khi lắp actuator vào vị trí microhead, người dùng có thể biến bàn tinh chỉnh cơ thành một cụm dịch chuyển tự động, điều khiển bằng controller phù hợp.

Lưu ý: DAC-130 là actuator tuyến tính, không phải bàn tinh chỉnh 2 trục XY hoặc 3 trục XYZ. Nếu trang có dòng “bàn tinh chỉnh tự động trục X&Y”, nên chỉnh lại thành “bộ truyền động tuyến tính tự động 1 trục”.

Đặc điểm nổi bật của DAC Auto Stage DAC-130

• Actuator tuyến tính 1 trục: dùng để tạo chuyển động tịnh tiến chính xác cho manual stage.
• Thay thế microhead: hỗ trợ chuyển bàn tinh chỉnh cơ thành cụm dịch chuyển tự động.
• Lead Screw M4x0.5P: tạo chuyển động tuyến tính ổn định trong hành trình ngắn.
• Tip Flat type Ø6mm: phù hợp cấu hình lắp actuator thay microhead tiêu chuẩn.
• Độ phân giải 1µm/Pulse: phù hợp thao tác căn chỉnh nhỏ theo từng bước.
• Tốc độ tối đa 2mm/sec: phù hợp các ứng dụng căn chỉnh chính xác, không yêu cầu hành trình dài.
• Motor bước 5 pha PK513PB: dễ tích hợp với driver hoặc controller tương thích.
• Board Sensor 2-limits: hỗ trợ kiểm soát giới hạn hành trình trong quá trình vận hành.
• Vật liệu Aluminum & Steel: cân bằng giữa trọng lượng nhẹ và độ cứng vững.

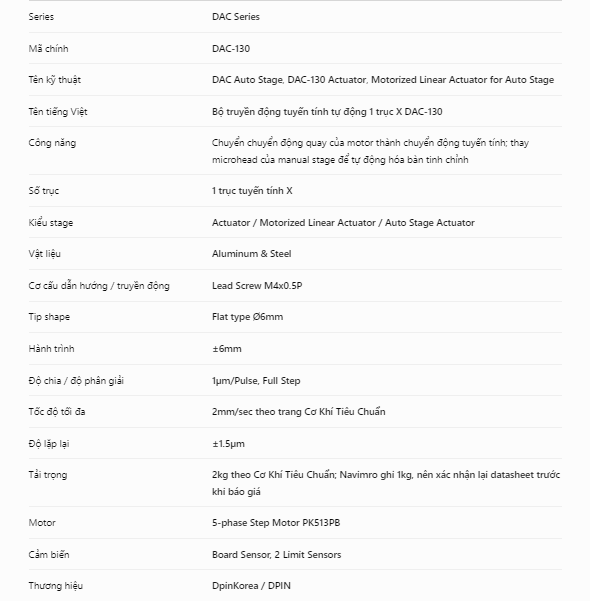

Thông số kỹ thuật DAC Auto Stage

Model	Tip shape	Hành trình	Cơ cấu truyền động	Độ phân giải	Tốc độ tối đa	Độ lặp lại	Tải trọng	Motor	Cảm biến	Vật liệu	Khối lượng
DAC-130	Flat type Ø6mm	±6mm	Lead Screw M4x0.5P	1µm/Pulse Full Step	2mm/sec	±1.5µm	2kg theo trang hiện tại; nên xác nhận datasheet trước khi báo giá	5-phase Step Motor PK513PB	Board Sensor, 2 Limit Sensors	Aluminum & Steel	0.2kg

Thông số chung: DAC Auto Stage DAC-130 là bộ truyền động tuyến tính tự động dùng Lead Screw M4x0.5P, tip Flat type Ø6mm, hành trình ±6mm, motor PK513PB và cảm biến giới hạn dạng board sensor. Khi đặt hàng, nên kiểm tra lại tải trọng, bản vẽ gá lắp, controller, chiều dài cáp và khả năng tương thích với manual stage đang sử dụng.

Mô tả mã sản phẩm DAC-130

Nhóm mã	Mã sản phẩm riêng biệt	Mô tả SEO ngắn	Lưu ý khác biệt
Nhóm actuator DAC	DAC-130	Bộ truyền động tuyến tính tự động 1 trục, dùng để thay microhead và tự động hóa bàn tinh chỉnh cơ.	Tip Flat type Ø6, hành trình ±6mm, Lead Screw M4x0.5P, độ phân giải 1µm/Pulse.
Nhóm truyền động Lead Screw	DAC-130	Actuator dùng vít me Lead Screw kết hợp motor bước để tạo chuyển động tuyến tính chính xác.	Không phải Ball Screw. Không nên ghi nhầm thành bàn trượt LS, LSC, LSM hoặc LSCT.
Nhóm chuyển đổi manual stage	DAC-130	Phù hợp để chuyển manual stage có microhead sang cơ cấu dịch chuyển tự động.	Cần kiểm tra kích thước microhead, kiểu gá, controller và không gian lắp trước khi dùng.

Ứng dụng của bộ truyền động tuyến tính DAC-130

• Tự động hóa manual stage có microhead.
• Cụm bàn tinh chỉnh quang học cần dịch chuyển tuyến tính nhỏ.
• Hệ thống camera, laser, cảm biến và optical pickup.
• Jig kiểm tra, máy đo, thiết bị phòng thí nghiệm và máy tự động hóa.
• Cụm định vị mẫu nhỏ cần điều khiển bằng step motor.
• Các ứng dụng cần thay thao tác chỉnh tay bằng điều khiển tự động.

Vì sao nên chọn DAC Auto Stage DpinKorea?

DAC Auto Stage DAC-130 phù hợp khi người dùng muốn tự động hóa bàn tinh chỉnh cơ mà không cần thay toàn bộ cụm stage. Bằng cách thay microhead bằng actuator, hệ thống có thể chuyển từ thao tác chỉnh tay sang điều khiển bằng motor, phù hợp các ứng dụng cần lặp lại vị trí hoặc tích hợp vào máy tự động hóa.

Với thiết kế nhỏ gọn, hành trình ±6mm, độ phân giải 1µm/Pulse và motor PK513PB, DAC-130 phù hợp cho camera, laser, cụm quang học, optical pickup, jig kiểm tra và máy đo. Trước khi đặt hàng, nên kiểm tra bản vẽ kỹ thuật, kiểu gá microhead, controller, chiều dài cáp, hướng lắp motor và datasheet mới nhất.

Liên kết nội bộ và tài liệu tham khảo

• Xem danh mục Bàn Tinh Chỉnh Quang Học Auto Stage Điều Khiển Tự Động
• Xem trang sản phẩm DAC Auto Stage tại Cơ Khí Tiêu Chuẩn
• Tham khảo LSS1 Auto Stage bàn tinh chỉnh tự động 1 trục X Lead Screw
• Tham khảo LSCT1 Auto Stage bàn tinh chỉnh tự động 1 trục X Ball Guide Compact
• Tham khảo LS1 Auto Stage bàn tinh chỉnh tự động 1 trục X Cross Roller
• Tài liệu tham khảo DAC Auto Stage từ DpinKorea

Danh mục sản phẩm phù hợp

• Bàn tinh chỉnh | Bàn vi chỉnh | Bàn trượt
• Bàn Tinh Chỉnh Quang Học Auto Stage Điều Khiển Tự Động
• Bộ truyền động tuyến tính Auto Stage
• Actuator cho bàn tinh chỉnh
• Bộ truyền động thay microhead
• Motorized Linear Actuator
• Phụ kiện tự động hóa manual stage

Tag sản phẩm liên quan

DAC, DAC Auto Stage, DAC Series, DAC-130, DpinKorea, DPIN, actuator auto stage, bộ truyền động tuyến tính, bộ truyền động tự động, bộ truyền động 1 trục X, actuator 1 trục X, bộ truyền động thay microhead, bộ truyền động cho manual stage, manual stage automation, bàn tinh chỉnh tự động, bàn tinh chỉnh quang học, Auto Stage, Motorized Stage, Motorized Linear Actuator, Linear Actuator, Lead Screw Stage, Lead Screw M4x0.5P, Flat type Ø6, 5-phase Step Motor, PK513PB, Board Sensor, Limit Sensor, Aluminum Steel Actuator, low backlash, precision linear feed, bàn định vị tuyến tính, bàn gá quang học, machine vision stage, jig kiểm tra chính xác.

Câu hỏi thường gặp về DAC Auto Stage

DAC Auto Stage là sản phẩm gì?

DAC Auto Stage DAC-130 là bộ truyền động tuyến tính tự động 1 trục, dùng để tạo chuyển động tịnh tiến chính xác.

DAC-130 có phải bàn tinh chỉnh hoàn chỉnh không?

Không nên xem DAC-130 là bàn stage hoàn chỉnh như LS1, LS2 hoặc LSCT1. DAC-130 là actuator dùng để gắn vào manual stage, thay microhead và tạo chuyển động tự động.

DAC Auto Stage dùng cho trục nào?

DAC-130 là actuator tuyến tính 1 trục, thường dùng cho chuyển động theo trục X hoặc trục dịch chuyển thẳng tùy cách lắp trên stage.

DAC-130 dùng cơ cấu truyền động gì?

DAC-130 sử dụng Lead Screw M4x0.5P kết hợp motor bước để chuyển chuyển động quay thành chuyển động tuyến tính.

DAC-130 có hành trình bao nhiêu?

DAC-130 có hành trình ±6mm.

Độ phân giải của DAC Auto Stage là bao nhiêu?

Độ phân giải của DAC Auto Stage DAC-130 là 1µm/Pulse ở chế độ Full Step.

DAC-130 dùng motor gì?

DAC-130 dùng motor bước 5 pha PK513PB.

DAC-130 có cảm biến không?

DAC-130 dùng Board Sensor và 2 Limit Sensors theo bảng thông số hiện tại.

DAC-130 khác LSS1 ở điểm nào?

DAC-130 là actuator dùng để gắn thay microhead. LSS1 là một bàn tinh chỉnh tự động 1 trục X dạng stage hoàn chỉnh.

Khi đặt DAC Auto Stage cần kiểm tra gì?

Cần kiểm tra kích thước microhead của stage cần thay, kiểu gá, hành trình, tải trọng, controller, chiều dài cáp, hướng lắp motor và datasheet kỹ thuật mới nhất.
