Bàn tinh chỉnh tự động 1 trục ngang
● Bàn tinh chỉnh tự động trục X độ phân giải 1µm/Pulse, tốc độ tối đa 25mm/sec, tải trọng 1kg, motor 5-phase Step Motor PK513PB, cảm biến 1 Home, 2 Limit, vật liệu Aluminum & Steel.
● Lead screw (vít me kết hợp hướng dẫn bi, điều khiển chính xác và giá rẻ)
truyền động Lead Screw M4x0.5P, dẫn hướng Crossroller Guide
Mô hình chọn lọc
● LSS1, LSS1-25

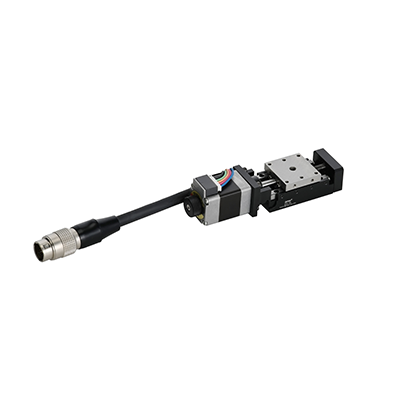

LSS1 Auto Stage là bàn tinh chỉnh tự động 1 trục X siêu nhỏ gọn của DpinKorea, dùng để dịch chuyển, căn chỉnh và định vị chính xác theo phương ngang. Sản phẩm sử dụng Lead Screw M4x0.5P, Crossroller Guide, độ phân giải 1µm/Pulse, motor bước 5 pha PK513PB và vật liệu Aluminum & Steel. Mã LSS1-25 có mặt bàn 24x25mm, hành trình ±6mm, tải trọng 1kg, phù hợp cho hệ thống quang học, camera, laser, jig kiểm tra và thiết bị tự động hóa cần stage compact.
“`html
LSS1 Auto Stage là dòng bàn tinh chỉnh tự động 1 trục X siêu nhỏ gọn của DpinKorea, dùng để dịch chuyển, căn chỉnh và định vị chính xác theo phương ngang. Sản phẩm sử dụng Lead Screw M4x0.5P, Crossroller Guide, motor bước 5 pha PK513PB và cảm biến Home/Limit, phù hợp với hệ thống quang học, camera, laser, optical pickup, jig kiểm tra, máy đo và máy tự động hóa cần stage compact.
Series LSS1 hiện có mã sản phẩm chính là LSS1-25. Mã này có mặt bàn 24x25mm, hành trình ±6mm, độ phân giải 1µm/Pulse, tải trọng 1kg và khối lượng khoảng 0.2kg. Không nên mô tả LSS1 là bàn 2 trục XY vì đây là bàn tinh chỉnh tuyến tính 1 trục X.
LSS1 Auto Stage là bàn trượt tự động dạng tuyến tính 1 trục X. Thiết bị cho phép mặt bàn dịch chuyển theo phương ngang để căn chỉnh mẫu, cụm camera, đầu laser, cảm biến, thấu kính, đồ gá hoặc chi tiết kiểm tra.
Khác với bàn tinh chỉnh cơ Manual Stage, LSS1 dùng motor bước để điều khiển chuyển động. Nhờ đó, sản phẩm có thể tích hợp với driver, controller hoặc hệ thống điều khiển chuyển động trong máy tự động hóa.
Lưu ý: LSS1 là bàn tinh chỉnh tự động 1 trục X dùng Lead Screw. Nếu trang có dòng “trục X&Y”, nên chỉnh lại thành “trục X” để thống nhất Entity sản phẩm.
| Model | Mặt bàn | Hành trình | Cơ cấu dẫn động | Độ phân giải | Tốc độ tối đa | Độ lặp lại | Độ song song | Tải trọng | Motor | Cảm biến | Vật liệu | Khối lượng |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSS1-25 | 24 x 25mm | ±6mm | Lead Screw M4x0.5P, Crossroller Guide | 1µm/Pulse Full Step | 25mm/sec | ±1µm | 0.03mm | 1kg | 5-Phase Step Motor PK513PB | Board Sensor, 1 Home Sensor, 2 Limit Sensors | Aluminum & Steel | 0.2kg |

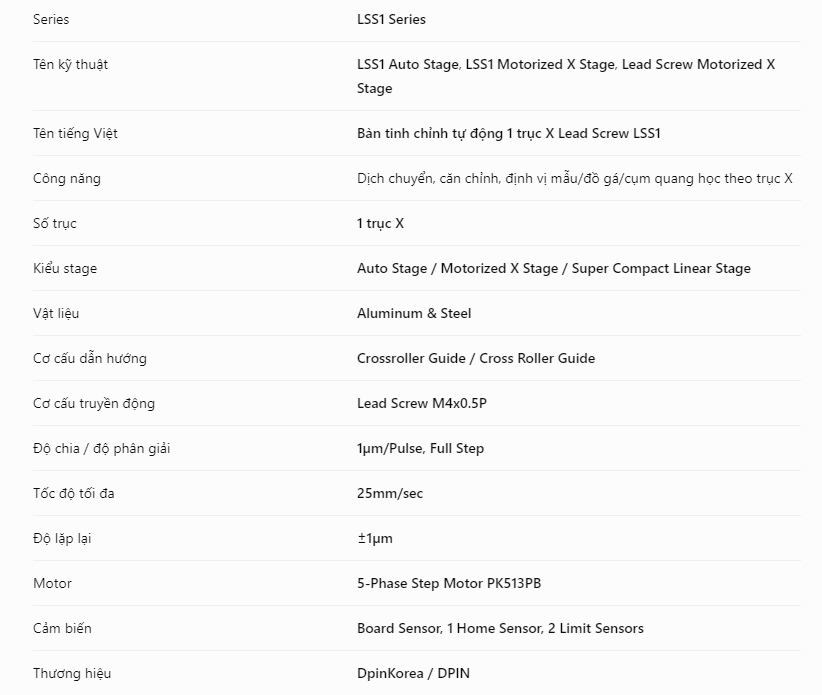

Thông số chung: LSS1 Auto Stage là dòng stage tự động 1 trục X dạng compact. Sản phẩm sử dụng Lead Screw M4x0.5P, Crossroller Guide, độ phân giải 1µm/Pulse, motor PK513PB và cảm biến dạng board sensor gồm 1 Home Sensor, 2 Limit Sensors. Khi đặt hàng, nên xác nhận lại controller, chiều dài cáp, hướng motor và bản vẽ kỹ thuật theo datasheet DPI Korea mới nhất.
| Nhóm mã | Mã sản phẩm riêng biệt | Mô tả SEO ngắn | Lưu ý khác biệt |
|---|---|---|---|
| Nhóm compact 25mm | LSS1-25 | Bàn tinh chỉnh tự động 1 trục X siêu nhỏ gọn, mặt bàn 24x25mm, phù hợp camera nhỏ, cảm biến, laser, optical pickup và jig kiểm tra kích thước nhỏ. | Hành trình ±6mm, độ phân giải 1µm/Pulse, tốc độ 25mm/sec, tải 1kg, motor PK513PB. |
| Cấu hình Lead Screw | LSS1-25 | Stage dùng Lead Screw M4x0.5P, phù hợp ứng dụng cần kết cấu compact, điều khiển chính xác và chi phí hợp lý. | Không phải Ball Screw. Không nên ghi nhầm sang LSCT1, LSM1 hoặc LS1. |
| Cấu hình dẫn hướng | LSS1-25 | Dẫn hướng Crossroller Guide, hỗ trợ chuyển động tuyến tính ổn định trên kích thước stage nhỏ. | Không có biến thể L/R/C trên trang hiện tại. Không tự tách trái/phải/giữa. |
LSS1 Auto Stage phù hợp khi hệ thống cần một bàn tinh chỉnh tự động 1 trục X có kích thước rất nhỏ, trọng lượng nhẹ và dễ tích hợp vào cụm máy compact. Cơ cấu Lead Screw giúp tối ưu chi phí, trong khi Crossroller Guide hỗ trợ chuyển động ổn định theo phương ngang.
Với mã LSS1-25, người dùng có thể dùng cho các cụm camera nhỏ, optical pickup, laser, cảm biến hoặc jig kiểm tra cần căn chỉnh chính xác trong hành trình ngắn. Trước khi đặt hàng, nên kiểm tra bản vẽ kỹ thuật, vị trí lỗ gá, controller, chiều dài cáp, hướng motor và datasheet mới nhất.
LSS1, LSS1 Auto Stage, LSS1 Series, LSS1-25, DpinKorea, DPIN, bàn tinh chỉnh tự động, bàn tinh chỉnh tự động 1 trục, bàn tinh chỉnh 1 trục X, bàn trượt điện 1 trục X, bàn vi chỉnh tự động, bàn tinh chỉnh quang học, Auto Stage, Motorized Stage, Motorized X Stage, Motorized Linear Stage, Linear Motion Stage, Lead Screw Stage, Lead Screw M4x0.5P, Crossroller Guide, Cross Roller Guide, 5-Phase Step Motor, PK513PB, Board Sensor, Home Sensor, Limit Sensor, Aluminum Steel Stage, bàn định vị tuyến tính, bàn gá quang học, machine vision stage, jig kiểm tra chính xác, compact auto stage, super slim stage.
LSS1 Auto Stage là bàn tinh chỉnh tự động 1 trục X, dùng để dịch chuyển và định vị theo phương ngang.
Không. LSS1 là bàn tinh chỉnh tuyến tính 1 trục X. Không nên mô tả sản phẩm này là bàn tinh chỉnh 2 trục XY.
Trang hiện tại ghi mã LSS1-25. Không thấy các mã LSS1-40, LSS1-60 hoặc LSS1-80 trên trang sản phẩm này.
LSS1-25 có mặt bàn 24x25mm, phù hợp các cụm gá nhỏ, camera nhỏ, cảm biến, laser hoặc optical pickup.
LSS1 dùng Lead Screw M4x0.5P, không phải Ball Screw.
LSS1 dùng Crossroller Guide, hỗ trợ chuyển động tuyến tính ổn định trong kết cấu nhỏ gọn.
Độ phân giải của LSS1 Auto Stage là 1µm/Pulse ở chế độ Full Step.
LSS1 Auto Stage dùng motor bước 5 pha PK513PB.
LSS1 là dòng stage siêu nhỏ gọn dùng Lead Screw, hiện có mã LSS1-25. LSCT1 là dòng Ball Guide Compact 1 trục X với các mã lớn hơn như LSCT1-40, LSCT1-60 và LSCT1-80.
Cần kiểm tra đúng mã LSS1-25, kích thước mặt bàn, hành trình, tải trọng, bản vẽ lỗ gá, controller, chiều dài cáp, hướng motor và datasheet kỹ thuật mới nhất.
| Model | LSS1-25 | |||
|---|---|---|---|---|
| Stage Surface (mm) | 24 x 25 | |||
| Stroke (mm) | ±6 | |||
| Travel Guide | lead screw M4x0.5P Crossroller Guide | |||
| Resolution | 1µ / Pull (Full Step) | |||
| Maximum Speed | 25mm/sec(300rpm or low) | |||
| Repeatability | ±1㎛ | |||
| Parallelism (mm) | 0.03 | |||
| Load Capacity (Kg) | 1 | |||
| Motor | 5-phase Step motor (PK513PB) | |||
| Sensor | Board sensor 1-home, 2-limits | |||
| Material | Aluminum & Steel | |||
| Weight (Kg) | 0.2 |

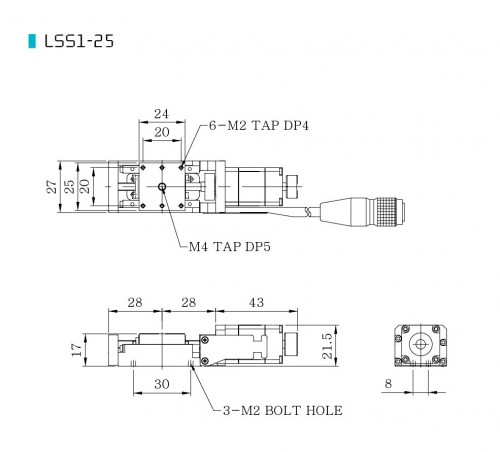

LSS1-25
