Bàn xoay tự động R-axis / Motorized Rotary Stage, dùng cơ chế Sine Motion
● Bàn xoay tự động trục R
Cơ Chế Dẫn Hướng
● Sine Motion (chuyển động sin, mượt mà cho xoay liên tục với ít rung).
chuyển chuyển động tuyến tính của Ball Screw thành chuyển động quay bằng cụm bearing trong stage
Mô hình chọn lọc
● LSRCB-40, LSRCB-60, LSRCB-80
LSRCB Auto Stage là bàn xoay tự động 1 trục Rθ của DpinKorea, dùng để căn chỉnh góc quay và định vị góc cho camera, laser, cụm quang học, jig kiểm tra và thiết bị tự động hóa. Sản phẩm sử dụng cơ chế Sine Motion, Ball Screw Φ6 Lead 1 kết hợp Combination Angular Contact Ball Bearing, vật liệu Aluminum, cảm biến PCB/Limit và motor bước 5 pha. Series gồm LSRCB-40, LSRCB-60, LSRCB-80 với mặt bàn Φ40, Φ60, Φ80.
LSRCB Auto Stage | Bàn Xoay Tự Động 1 Trục Rθ Sine Motion LSRCB Series
LSRCB Auto Stage là dòng bàn xoay tự động 1 trục Rθ của DpinKorea, dùng để căn chỉnh và định vị góc quay cho camera, laser, cụm quang học, jig kiểm tra, máy đo và thiết bị tự động hóa. Sản phẩm sử dụng cơ chế Sine Motion, Ball Screw Φ6 Lead 1 kết hợp Combination Angular Contact Ball Bearing, vật liệu Aluminum và motor bước 5 pha.
Series LSRCB gồm ba mã sản phẩm riêng biệt: LSRCB-40, LSRCB-60 và LSRCB-80. Ba mã khác nhau về đường kính mặt bàn, góc quay, độ chia, tốc độ tối đa, tải trọng, motor và khối lượng. Không nên mô tả LSRCB là bàn tinh chỉnh 3 trục XYZ vì đây là bàn xoay tự động R-axis.

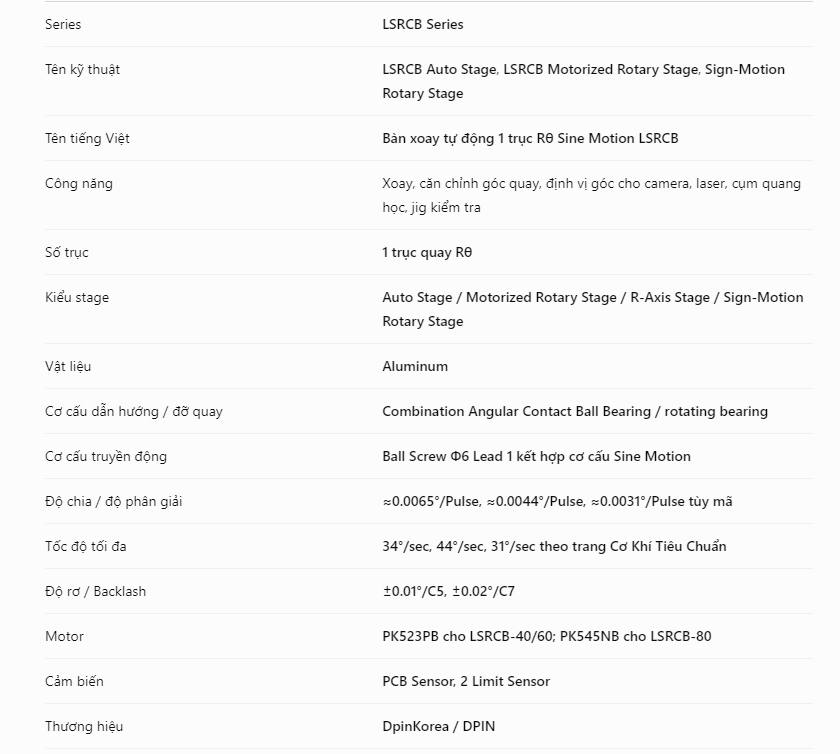

Bảng so sánh thông số các mã LSRCB Auto Stage.
LSRCB Auto Stage là gì?
LSRCB Auto Stage là bàn xoay tự động dạng Sign-Motion Rotary Stage. Thiết bị cho phép mặt bàn xoay trong phạm vi góc giới hạn để căn chỉnh vị trí góc của mẫu, camera, đầu laser, cụm quang học, đồ gá hoặc chi tiết kiểm tra.
Khác với bàn tinh chỉnh tuyến tính X, XY hoặc XYZ, LSRCB tập trung vào chuyển động quay quanh trục Rθ. Cơ chế Sine Motion chuyển chuyển động tuyến tính của Ball Screw thành chuyển động quay thông qua cụm bearing trong stage.
Lưu ý: LSRCB là bàn xoay tự động 1 trục Rθ. Nếu trang đang có dòng “bàn tinh chỉnh tự động 3 trục X,Y,Z”, nên chỉnh lại thành “bàn xoay tự động 1 trục Rθ” để đúng Entity sản phẩm.
Đặc điểm nổi bật của LSRCB Auto Stage
Chuyển động quay R-axis: hỗ trợ căn chỉnh và định vị góc quay chính xác.
Cơ chế Sine Motion: phù hợp thao tác xoay lặp lại trong phạm vi góc giới hạn.
Truyền động Ball Screw Φ6 Lead 1: chuyển chuyển động tuyến tính thành chuyển động quay thông qua cụm bearing.
Combination Angular Contact Ball Bearing: hỗ trợ độ ổn định khi quay và chịu tải trên mặt bàn.
Ba kích thước mặt bàn: gồm Φ40mm, Φ60mm và Φ80mm.
Tải trọng 4kg đến 8kg: phù hợp nhiều cụm camera, laser, quang học và jig kiểm tra.
Motor bước 5 pha: LSRCB-40 và LSRCB-60 dùng PK523PB, LSRCB-80 dùng PK545NB.
Vật liệu Aluminum: giúp giảm khối lượng, dễ tích hợp trong cụm máy tự động hóa.
Thông số kỹ thuật LSRCB Auto Stage
Model
Mặt bàn
Góc quay
Độ chia
Cơ cấu dẫn động
Tốc độ tối đa
Backlash
Độ song song
Tải trọng
Motor
Cảm biến
Vật liệu
Khối lượng
LSRCB-40
Φ40mm
±8°
≈0.0065°/Pulse Full Step
Ball Screw Φ6 Lead 1, Combination Angular Contact Ball Bearing
34°/sec
±0.01°/C5, ±0.02°/C7
0.05mm
4kg
5-Phase Stepping PK523PB
PCB Sensor, 2 Limit Sensor
Aluminum
0.5kg
LSRCB-60
Φ60mm
±5.5°
≈0.0044°/Pulse Full Step
Ball Screw Φ6 Lead 1, Combination Angular Contact Ball Bearing
44°/sec
±0.01°/C5, ±0.02°/C7
0.05mm
5kg
5-Phase Stepping PK523PB
PCB Sensor, 2 Limit Sensor
Aluminum
0.7kg
LSRCB-80
Φ80mm
±4.5°
≈0.0031°/Pulse Full Step
Ball Screw Φ6 Lead 1, Combination Angular Contact Ball Bearing
31°/sec
±0.01°/C5, ±0.02°/C7
0.05mm
8kg
5-Phase Stepping PK545NB
PCB Sensor, 2 Limit Sensor
Aluminum
1.4kg
Thông số chung: LSRCB Auto Stage là dòng bàn xoay tự động R-axis dạng Sine Motion. Sản phẩm dùng Ball Screw Φ6 Lead 1, Combination Angular Contact Ball Bearing, vật liệu Aluminum và cảm biến PCB/Limit. Khi đặt hàng, nên xác nhận lại motor, driver, chiều dài cáp, cấp chính xác C5/C7, bản vẽ kỹ thuật và datasheet mới nhất.
Mô tả từng nhóm mã/mã sản phẩm LSRCB Auto Stage
Nhóm mã
Mã sản phẩm riêng biệt
Mô tả SEO ngắn
Lưu ý khác biệt
Nhóm mặt bàn Φ40
LSRCB-40
Bàn xoay tự động Sine Motion kích thước nhỏ, mặt bàn Φ40mm, phù hợp camera, laser, cảm biến và jig kiểm tra nhỏ.
Góc quay ±8°, tải 4kg, độ chia khoảng 0.0065°/Pulse, tốc độ 34°/sec, motor PK523PB.
Nhóm mặt bàn Φ60
LSRCB-60
Bàn rotary stage tự động mặt bàn Φ60mm, phù hợp ứng dụng căn chỉnh góc quay với tải trung bình.
Góc quay ±5.5°, tải 5kg, độ chia khoảng 0.0044°/Pulse, tốc độ 44°/sec, motor PK523PB.
Nhóm mặt bàn Φ80
LSRCB-80
Phiên bản LSRCB mặt bàn Φ80mm, phù hợp cụm gá lớn hơn và ứng dụng cần tải trọng cao hơn.
Góc quay ±4.5°, tải 8kg, độ chia khoảng 0.0031°/Pulse, tốc độ 31°/sec, motor PK545NB.
Cấu hình chung
LSRCB Series
Toàn series là bàn xoay tự động R-axis dạng Sine Motion, dùng Ball Screw và Combination Angular Contact Ball Bearing.
Không phải bàn 3 trục XYZ. Không có biến thể L/R/C trên trang hiện tại.
Ứng dụng của bàn xoay tự động 1 trục Rθ LSRCB
Căn chỉnh góc quay camera, camera lens và cụm thị giác máy.
Căn chỉnh góc laser, đầu phát, đầu thu và cảm biến quang học.
Định vị góc quay cho mẫu đo, chi tiết kiểm tra hoặc cụm gá nhỏ.
Ứng dụng trong machine vision, jig kiểm tra, máy đo và thiết bị phòng thí nghiệm.
Hệ thống tự động hóa cần bàn xoay R-axis trong phạm vi góc giới hạn.
Cụm máy cần rotary stage nhỏ gọn, nhẹ và dễ tích hợp.
Vì sao nên chọn LSRCB Auto Stage DpinKorea?
LSRCB Auto Stage phù hợp khi hệ thống cần căn chỉnh góc quay tự động trong phạm vi nhỏ. Cơ chế Sine Motion dùng Ball Screw giúp chuyển động quay ổn định, phù hợp thao tác lặp lại trong các hệ thống quang học, camera, laser và jig kiểm tra chính xác.
Với ba mã LSRCB-40, LSRCB-60 và LSRCB-80, người dùng có thể chọn model theo đường kính mặt bàn, góc quay, tải trọng, độ chia và motor. Trước khi đặt hàng, nên kiểm tra bản vẽ kỹ thuật, vị trí lỗ gá, controller, driver, chiều dài cáp, cấp chính xác C5/C7 và datasheet mới nhất.
LSRCB Auto Stage là bàn xoay tự động 1 trục Rθ dạng Sine Motion Rotary Stage, dùng để căn chỉnh và định vị góc quay.
LSRCB Auto Stage có phải bàn 3 trục XYZ không?
Không. LSRCB là bàn xoay R-axis, không phải bàn tuyến tính XYZ. Nếu trang có dòng mô tả “3 trục X,Y,Z” thì nên chỉnh lại để đúng Entity.
LSRCB Auto Stage có những mã nào?
Series LSRCB gồm 3 mã chính: LSRCB-40, LSRCB-60 và LSRCB-80.
LSRCB-40, LSRCB-60 và LSRCB-80 khác nhau ở điểm nào?
Ba mã khác nhau về đường kính mặt bàn, góc quay, độ chia, tốc độ tối đa, tải trọng, motor và khối lượng.
LSRCB Auto Stage dùng cơ cấu truyền động gì?
LSRCB dùng Ball Screw Φ6 Lead 1 kết hợp cụm Combination Angular Contact Ball Bearing để chuyển chuyển động tuyến tính thành chuyển động quay.
LSRCB Auto Stage dùng cơ chế Sine Motion để làm gì?
Cơ chế Sine Motion giúp tạo chuyển động quay trong phạm vi góc giới hạn, phù hợp các ứng dụng căn chỉnh góc quay lặp lại.
LSRCB-80 dùng motor gì?
LSRCB-80 dùng motor bước 5 pha PK545NB, trong khi LSRCB-40 và LSRCB-60 dùng PK523PB.
Độ rơ Backlash của LSRCB Auto Stage là bao nhiêu?
Backlash của LSRCB được ghi là ±0.01°/C5 hoặc ±0.02°/C7 tùy cấp chính xác.
LSRCB Auto Stage phù hợp với ứng dụng nào?
Sản phẩm phù hợp cho căn chỉnh góc camera, laser, cụm quang học, machine vision, jig kiểm tra, máy đo và hệ thống tự động hóa cần định vị góc quay.
Khi đặt LSRCB Auto Stage cần kiểm tra gì?
Cần kiểm tra đúng mã model, đường kính mặt bàn, góc quay, tải trọng, motor, driver, chiều dài cáp, bản vẽ lỗ gá, cấp chính xác C5/C7 và datasheet kỹ thuật mới nhất.
For repetitive rotation within ±10
Structure that changes linear movement of the ball screw to rotational movement using the bearing within the stage
Because linear movement is changed to rotational movement, the ball screw travel distance and stage travel angle differs. Therefore, the resolution of each pulse at the stroke center and the stroke end differs. Even if you send a pulse signal at a constant velocity [constant speed] the rotation speed will not be consistent.
