Vòng bi 6302ZZCM NSK | Bạc đạn cầu rãnh sâu 15x42x13mm

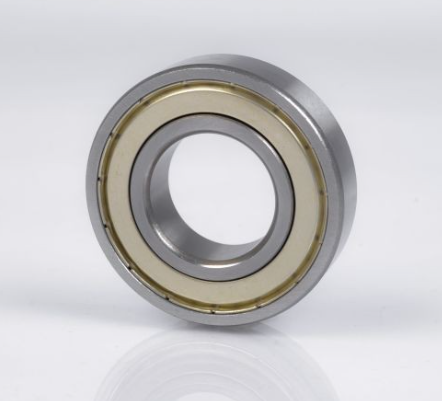

Vòng bi 6302ZZCM NSK là vòng bi cầu rãnh sâu một dãy, kích thước 15x42x13mm. Sản phẩm có hai nắp chắn kim loại ZZ, khe hở CM và lồng thép dập.
Giới thiệu vòng bi 6302ZZCM NSK
Vòng bi 6302ZZCM thuộc dòng vòng bi cầu rãnh sâu một dãy của NSK. Sản phẩm nằm trong nhóm vòng bi 6300 Series.
Thiết kế rãnh sâu giúp vòng bi tiếp nhận tải hướng kính. Cấu tạo này cũng có thể chịu tải dọc trục theo hai hướng.
Vòng bi NSK 6302ZZCM có đường kính trong 15mm, đường kính ngoài 42mm và chiều rộng 13mm. Đây là thông số cần đối chiếu trước khi thay thế.
Hai nắp chắn kim loại giúp giữ mỡ bên trong. Chúng cũng hạn chế bụi lớn xâm nhập vào khu vực bi và rãnh lăn.
Mã 6302ZZCM có ý nghĩa gì?
Mã 6302ZZCM gồm mã cơ bản và hai ký hiệu bổ sung:
- 6302: Mã kích thước cơ bản thuộc 63 Series.
- ZZ: Hai nắp chắn kim loại, lắp ở hai bên vòng bi.
- CM: Khe hở trong được NSK sử dụng cho ứng dụng động cơ điện.
CM không phải ký hiệu nắp chắn. Người mua cần kiểm tra đầy đủ cả phần ZZ và CM.
Không nên đặt hàng chỉ bằng tên “bạc đạn 6302”. Tên này chưa thể hiện kiểu nắp chắn và khe hở trong.
Thông số và kích thước vòng bi 6302
| Thông số | Ký hiệu | Giá trị |
|---|---|---|
| Mã sản phẩm | – | 6302ZZCM |
| Thương hiệu | – | NSK |
| Loại vòng bi | – | Vòng bi cầu rãnh sâu một dãy |
| Series | – | 63 Series |
| Đường kính trong | d | 15 mm |
| Đường kính ngoài | D | 42 mm |
| Chiều rộng | B | 13 mm |
| Bán kính góc lượn tối thiểu | r min | 1 mm |
| Tải động cơ bản | Cr | 12.600 N |
| Tải tĩnh cơ bản | C0r | 5.450 N |
| Tốc độ bôi trơn mỡ | – | 19.000 min-1 |
| Nắp chắn | ZZ | Chắn kim loại hai bên |
| Khe hở trong | CM | Khe hở trong cho động cơ điện |
| Lồng bi | – | Thép dập |
| Cấp chính xác | – | ISO Normal Class |
| Số lượng bi | z | 7 viên |
| Đường kính viên bi | Dw | 7,938 mm |
| Khối lượng tham khảo | – | 0,083 kg |
Kích thước lắp đặt tham khảo
| Thông số lắp đặt | Ký hiệu | Giá trị |
|---|---|---|
| Đường kính vai trục tối thiểu | da min | 20 mm |
| Đường kính vai trục tối đa | da max | 22,5 mm |
| Đường kính vai ổ tối đa | Da max | 37 mm |
| Bán kính góc lượn tối đa | ra max | 1 mm |
Tốc độ thực tế phụ thuộc tải trọng, nhiệt độ, độ đồng tâm, kiểu lắp và điều kiện bôi trơn.
Ứng dụng của bạc đạn 6302
Vòng bi cầu rãnh sâu được dùng trong nhiều cụm máy cần chuyển động quay ổn định.
Vòng bi 6302ZZCM có thể được cân nhắc cho các thiết bị sau:
- Động cơ điện công nghiệp.
- Quạt và cụm truyền động quạt.
- Băng tải và thiết bị vận chuyển.
- Hộp số và cụm truyền động.
- Bơm và máy nén.
- Máy móc cơ khí và thiết bị tự động hóa.
Danh sách trên chỉ mang tính định hướng. Việc chọn vòng bi phải dựa trên tải, tốc độ và môi trường thực tế.
Lưu ý khi chọn mua vòng bi 6302ZZCM
- Kiểm tra đúng mã 6302ZZCM trên vòng bi cũ.
- Đối chiếu đủ kích thước 15x42x13mm.
- Không chọn sản phẩm chỉ dựa trên đường kính trục 15mm.
- Kiểm tra đúng hai nắp chắn kim loại ZZ.
- Phân biệt khe hở CM với C3 hoặc khe hở tiêu chuẩn.
- Xác định môi trường có bụi, nước hoặc chất bẩn.
- Cung cấp tải trọng và tốc độ vận hành khi cần tư vấn.
Không nên dùng lực trực tiếp lên vòng ngoài khi ép vòng bi vào trục. Cách lắp sai có thể làm hỏng rãnh lăn.
So sánh 6302ZZCM và 6302DDUCM
| Tiêu chí | 6302ZZCM | 6302DDUCM |
|---|---|---|
| Kích thước | 15x42x13mm | 15x42x13mm |
| Cấu tạo bảo vệ | Hai nắp chắn kim loại | Hai phớt cao su tiếp xúc |
| Khe hở trong | CM | CM |
| Tải động cơ bản | 12.600 N | 12.600 N |
| Tải tĩnh cơ bản | 5.450 N | 5.450 N |
| Tốc độ bôi trơn mỡ | 19.000 min-1 | 13.000 min-1 |
| Khả năng làm kín | Thấp hơn bản DDU | Tốt hơn bản ZZ |
| Lựa chọn tham khảo | Môi trường tương đối sạch, cần tốc độ cao hơn | Môi trường cần khả năng chắn bụi tốt hơn |
Không nên thay đổi từ ZZ sang DDU chỉ dựa trên kích thước. Cần kiểm tra tốc độ và môi trường làm việc.
So sánh 6002ZZCM, 6202ZZCM và 6302ZZCM
Ba mã này đều có đường kính trong 15mm. Tuy nhiên, chúng không thể thay trực tiếp cho nhau.
| Mã vòng bi | Kích thước | Tải động | Tải tĩnh | Tốc độ mỡ | Khối lượng |
|---|---|---|---|---|---|
| 6002ZZCM | 15x32x9mm | 6.150 N | 2.840 N | 26.000 min-1 | 0,031 kg |
| 6202ZZCM | 15x35x11mm | 8.400 N | 3.750 N | 22.000 min-1 | 0,045 kg |
| 6302ZZCM | 15x42x13mm | 12.600 N | 5.450 N | 19.000 min-1 | 0,083 kg |
6302ZZCM có đường kính ngoài và chiều rộng lớn nhất trong ba mã. Sản phẩm cũng có tải trọng cơ bản cao hơn.
6002ZZCM có kết cấu gọn hơn và tốc độ danh mục cao hơn. Người dùng phải chọn theo thiết kế ổ lắp.
Các mã vòng bi 6300 Series
| Mã sản phẩm | Đường kính trong | Đường kính ngoài | Chiều rộng |
|---|---|---|---|
| 6300ZZCM | 10 mm | 35 mm | 11 mm |
| 6301ZZCM | 12 mm | 37 mm | 12 mm |
| 6302ZZCM | 15 mm | 42 mm | 13 mm |
| 6303ZZCM | 17 mm | 47 mm | 14 mm |
| 6304ZZCM | 20 mm | 52 mm | 15 mm |
| 6305ZZCM | 25 mm | 62 mm | 17 mm |
Xem thêm sản phẩm tại danh mục vòng bi 6300 Series.
Câu hỏi thường gặp
Vòng bi 6302ZZCM có kích thước bao nhiêu?
Kích thước vòng bi 6302ZZCM là 15x42x13mm. Thứ tự lần lượt là đường kính trong, đường kính ngoài và chiều rộng.
ZZCM trong mã vòng bi có nghĩa gì?
ZZ cho biết vòng bi có hai nắp chắn kim loại. CM là ký hiệu khe hở trong của NSK cho động cơ điện.
Bạc đạn 6302 và vòng bi 6302 có khác nhau không?
Không. “Bạc đạn” và “vòng bi” là hai cách gọi phổ biến cho cùng nhóm sản phẩm.
Tuy nhiên, tên 6302 chưa xác định đầy đủ nắp chắn và khe hở. Cần kiểm tra mã 6302ZZCM trước khi đặt hàng.
Có thể thay 6302ZZCM bằng 6302DDUCM không?
Hai mã có cùng kích thước và tải trọng danh mục. Tuy nhiên, cấu tạo làm kín và tốc độ khác nhau.
Người dùng cần kiểm tra tốc độ và môi trường trước khi thay thế.
Có thể thay 6302ZZCM bằng 6002ZZCM không?
Không thể thay trực tiếp. Hai mã cùng lỗ trục 15mm nhưng khác đường kính ngoài và chiều rộng.
6002ZZCM có kích thước 15x32x9mm. Trong khi đó, 6302ZZCM có kích thước 15x42x13mm.
Cần cung cấp thông tin gì khi đặt mua?
Khách hàng nên cung cấp mã vòng bi cũ, kích thước, số lượng và môi trường làm việc.
Thông tin tải và tốc độ sẽ giúp việc tư vấn chính xác hơn.
